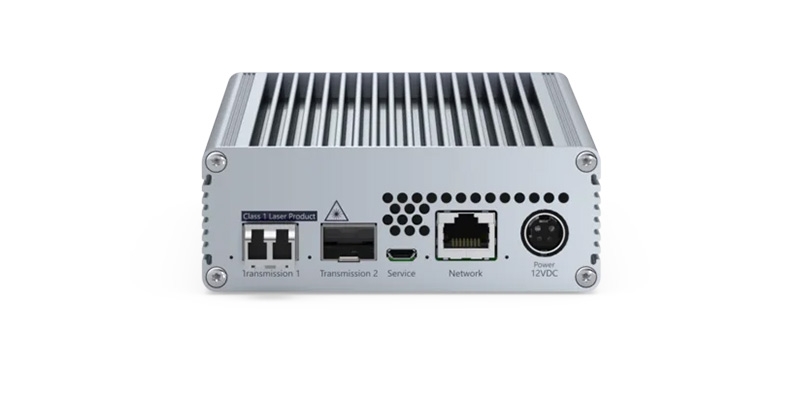

VisionXS-CON-F(S+)-TypeC-UHR-U
- Бренд: Guntermann & Drunck
- Модель: A1120622
Консольный модуль VisionXS-CON-F(S+)-TypeC-UHR-U разработан для приема сигналов стандарта DisplayPort 1.2 через интерфейс Type-C, используя одномодовое оптоволокно. Этот модуль является частью KVM-удлинителей серии VisionXS-TypeC-UHR, которые позволяют эффективно передавать не только видео, но и сигналы от клавиатуры и мыши, а также другие данные от периферийных устройств, таких как аудио и USB. Передача осуществляется через специализированные соединения на основе кабелей CAT или оптоволокна, обеспечивая расстояние до 10,000 метров.
Система удлинителей состоит из компьютерного модуля (CPU) и совместимого консольного модуля (CON), что дает возможность управлять компьютерами практически в реальном времени как в сценариях с удлинителями, так и в матричных приложениях. Серия VisionXS-TypeC-UHR поддерживает интерфейс USB Type-C, что позволяет передавать видео в ультра-высоком разрешении DisplayPort 1.2 с разрешениями до 4096 × 2160 пикселей при частоте 60 Гц или 5120 × 2160 пикселей при 50 Гц. Обработка видеоданных выполняется с высокой точностью, что обеспечивает отличную координацию между глазами и руками, благодаря использованию технологии bluedec™ — многослойной, безпотерьной компрессии, разработанной компанией G&D.
Особенности:
- Видео
- bluedec™ – улучшенная многопроцессорная система сжатия для наилучшего качества видео и практически без задержек при передаче. Этот метод обеспечивает идеально точную видеопередачу с эффективным использованием полосы пропускания.
- Конечные устройства можно гибко комбинировать друг с другом, даже если они обрабатывают разные видеосигналы (Mix & Match).
- Использование данных EDID с рабочего монитора
- Гибкие параметры профиля EDID для оптимизированных настроек монитора
- Порт Type-C предлагает DisplayPort 1.2 через альтернативный режим (alt mode)
- Разрешение:
- до 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Альтернативное питание через порт Type-C с использованием стандарта быстрой зарядки USB Power Delivery (PD) возможно. Продукт можно использовать только в качестве приемника питания (sink).
- Сигналы
- Интерфейс USB Type-C, который в первую очередь используется для вывода видео данных, также предлагает возможность приема данных K/M USB. Это означает, что USB-клавиатура и USB-мышь могут быть подключены к USB-хабу на мониторе.
- Встроенный стереозвук (Digital DisplayPort, 2 канала LPCM, AC3, DTS)
- Поддержка GenericUSB для классов USB HID (устройства человеко-компьютерного интерфейса), SmartCard и массового хранения
- Продукт позволяет использовать устройство GenericUSB через консольный модуль. Для этого используются как консольный модуль, так и компьютерный модуль, которые должны поддерживать использование устройства GenericUSB.
- Встроенный USB 2.0 с полной скоростью, прозрачный, все классы USB
- Передача
- Расстояние передачи до 10,000 метров по оптоволокну singlemode+, включая модули передачи/SFP трансиверы.
- Устройство
- Улучшенная безопасность за счет физической изоляции рабочих мест и компьютеров.
- Доступ к стандартным интерфейсам компьютера, без необходимости установки программного обеспечения.
- Компактный дизайн для места установки в VisionXS DeviceCarrier (1 или 3 RU).
- Устройства совместимы с сериями ControlCenter-Digital и ControlCenter-Compact (матричная работа) и другими конечными устройствами для подключения компьютеров и рабочих мест (расширители).
- PowerPack не включен в поставку.
- Вариант DT: Дополнительное резервное питание через внутренний блок питания для высокой надежности.
- Вариант без вентилятора: безвентиляторная модель.
- Функции безопасности
- Загрузчик, операционная система и прошивка образуют "Trusted Computing Platform" с автоматическими проверками целостности при запуске системы.
- Интегрированный модуль защищенной платформы (TPM) защищает все данные доступа и конфигурации от слежки и манипуляций со стороны третьих лиц.
- Консольные модули не хранят данные, важные для безопасности, такие как учетные данные для входа, которые могут быть извлечены в случае потери устройства.
- Раннее обнаружение инцидентов безопасности или необычной активности через постоянный мониторинг через Syslog, мониторинг и SNMP.
- Обширное управление правами и администрирование пользователей, позволяя точно контролировать, какие пользователи могут получать доступ к каким ресурсам.
- Опция активируемой защиты доступа (стандартный режим работы в матричных системах), при которой требуется аутентификация перед доступом к источникам компьютера.
- Поддержка внешних служб каталога (Active Directory, Radius, LDAP) для соответствия политике безопасности компании.
- Для соблюдения отдельных политик паролей и повышения безопасности, сложность пароля можно настроить по всему системе.
- Настраиваемые параметры входа, такие как отображение условий использования или установка максимального допустимого числа неудачных попыток входа, могут повысить безопасность системы.
- Авто BackUp функция: автоматизирует резервное копирование с заданными пользователем интервалами и заменяет ручное вмешательство – обеспечивая надежную, своевременную защиту данных без необходимости в постоянном мониторинге.
- Функция заморозки: Если видеосигнал утрачен, последнее отображаемое изображение замораживается и выделяется цветной рамкой и таймером.
- 2-Факторная аутентификация (2FA) – встроена по умолчанию в KVM-расширителях и повышает безопасность, требуя второго фактора, основанного на владении, во время аутентификации пользователя: традиционная аутентификация по паролю дополняется временным одноразовым кодом (Time-Based-One-Time-Password - TOTP). Вы можете выбрать использование встроенного сервера аутентификации, предоставленного в устройстве, или внешней службы каталога.
- Используются приложения-аутентификаторы или аппаратные токены.
- Этот дополнительный уровень защиты предотвращает несанкционированный доступ и гарантирует высокий уровень безопасности, особенно в чувствительных ИТ-средах.
- Операционные функции
- Готовность к работе прямо из коробки, дополнительная конфигурация не требуется.
- Постоянная эмуляция клавиатуры/мыши гарантирует стабильную работу системы.
- Совместимость со специальными USB-HID устройствами ввода.
- Работа через многоязычный экранный интерфейс (OSD) и горячие клавиши.
- Конфигурация и обновление через многоязычный HTML5 веб-интерфейс “Config Panel 21” (без Java).
- Поддержка DDC/CI (канал данных дисплея / интерфейс команд) для централизованного программного управления настройками монитора, такими как яркость.
- Устройство
- Внешнее питание через внешний 12В источник питания или G&D-MultiPower, обеспечивающий централизованное и резервное питание.
- Установка устройства через G&D 19” DeviceCarrier для VisionXS (1 или 3 RU).
- Расширение системы
- Опция резервирования передачи (сравнимая с UC/CON-2): Устройства подготовлены для резервирования передачи без дополнительного оборудования и могут быть активированы через программный ключ.
- Компьютерные модули могут подключаться к различным аналогам, таким как совместимые консольные модули или KVM матричные переключатели.
- Консольные модули могут подключаться к различным аналогам, таким как совместимые компьютерные модули или KVM матричные переключатели, с переключением, управляемым горячими клавишами или автоматически в зависимости от конфигурации.
- Варианты U2 не поддерживают опцию резервирования передачи, так как 2-й интерфейс передачи используется для передачи данных USB 2.0.
- Вы можете интегрировать совместимые с матрицей расширители в полную установку с ControlCenter-Compact или ControlCenter-Digital, даже на более позднем этапе. Это предоставляет вам еще больше гибкости за счет возможности распределенного доступа – и существующие компоненты могут продолжать использоваться.
Характеристики:
| Группы продуктов | KVM удлинители, KVM матричные системы |
| Количество рабочих мест | 1 |
| Входные опции | USB мышь: да, USB клавиатура: да |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | Опциональная резервная KVM передача |
| Дальность | 10000 м (9/125µm, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM матричной системы | Консольный модуль |
| Среда | Оптоволокно SM+ |
| Скорость передачи данных | 2.5 Gbit/s |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DP1.2 Alt-Mode) |
| Количество | 1 |
| Глубина цвета | 24 бита |
| Кодирование пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Частота пикселей | примерно 25 MPixel/s до примерно 600 MPixel/s |
| Вертикальная частота | 24 Гц до 240 Гц |
| Горизонтальная частота | 25 кГц до 295 кГц |
| Примеры разрешений | 4096 × 2160 (60 Гц), 3840 × 2160 (60 Гц), 2560 × 1600 (60 Гц), 2560 × 1440 (144 Гц), 2048 × 2048 (60 Гц), 1920 × 1200 (60 Гц), 1920 × 1080 (240 Гц), 1920 × 1080 (60 Гц), 5120 × 1440 (60 Гц), 5120 × 2160 (50 Гц) |
| Тип передачи | 2-канальный LPCM, Стерео, DTS, AC3 |
| Разрешения | 24 бита, 20 бит, 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | Цифровое встроенное |
| Спецификация USB | USB 2.0 |
| Общая поддержка USB | 1 устройство |
| Среда USB | Встроенная |
| Скорость передачи USB | 25 Mbit/s (Full Speed) |
| Классы USB | Массовое хранилище (MSC / UMS), Устройство человеко-машинного интерфейса (HID), Умная карта |
| Среда 1 (Сеть) | CAT5, CAT6, CAT7 |
| Скорость передачи данных 1 | 10 MBit/s, 100 MBit/s |
| Обновление через | ConfigPanel (Сеть) |
| Настройки сервисного порта | 115200bps (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Ширина | примерно 109 мм |
| Высота | примерно 40 мм |
| Глубина | примерно 184 мм |
| Класс защиты IP | IP20 |
| Рабочая температура | 5 °C до 45 °C |
| Рабочая влажность | 20 % до 80 %, без конденсации |
| Область применения | Внутреннее |
| Максимальная рабочая высота | 3048 м над уровнем моря |
| Температура хранения | -20 °C до 60 °C |
| Влажность при хранении | 15 % до 85 %, без конденсации |
| MTBF | 200000 ч при 25°C |
| Соответствия | Соответствует FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| Входное напряжение | 12 VDC |
| Потребляемый ток | 2.4 A |
