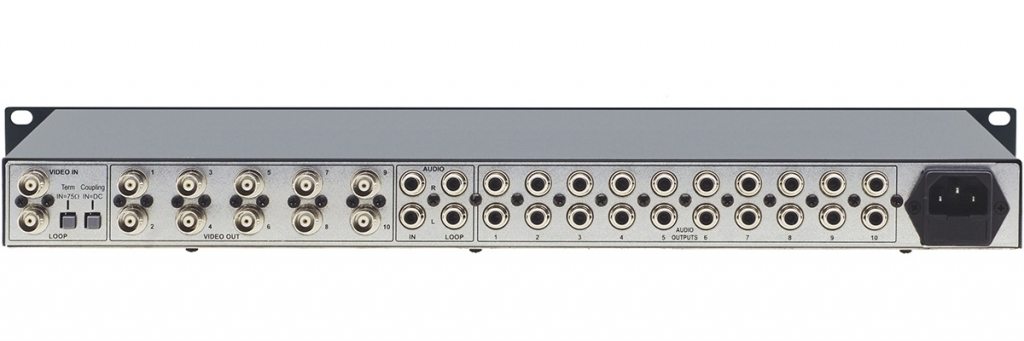

VM-10XL
- Бренд: Kramer Electronics
- Модель: VM-10XL
Kramer VM-10XL – профессиональный усилитель-распределитель формата 1:10, предназначенный для одновременной маршрутизации видеосигналов и стереоаудио студийного класса качества. Устройство принимает параллельные входы видео и звука, после чего формирует десять идентичных копий каждого канала, обеспечивая стабильную работу в системах мультимедийного вещания, инсталляциях и постпродакшне. Гибкая архитектура аудиотракта позволяет переключателем на лицевой панели выбрать режим работы: несимметричное стерео или сбалансированное моно, что упрощает интеграцию с различным профессиональным оборудованием.
Эргономика управления выведена на переднюю панель: оператор получает доступ к регулировке выходных уровней видеосигнала и аудиоканалов, а также к точной настройке компенсации высокочастотных потерь, возникающих при передаче по коаксиальным линиям. Видеовыходы сгруппированы по пять портов, и для каждой группы предусмотрена независимая коррекция усиления и эквализации, что позволяет адаптировать сигнал под разные длины кабелей и характеристики подключенных дисплеев. Широкая полоса пропускания свыше 360 МГц гарантирует линейную АЧХ и отсутствие фазовых искажений при работе с высокочастотными форматами: компонентным видео, RGB-сигналами, HDTV и другими профессиональными стандартами.

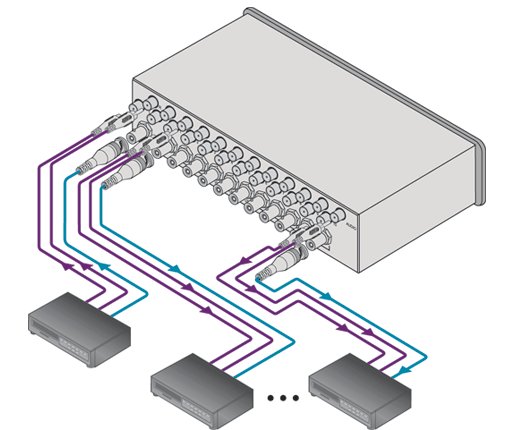

Для масштабирования системы предусмотрено каскадное соединение нескольких аппаратов через входы разветвления (loop-through), что позволяет наращивать количество выходов без потери качества. Конструктивная особенность модели – возможность выбора пользователем конфигурации выходов: открытые (незаземленные) или закрытые, что повышает совместимость с разнородными нагрузками. Корпус выполнен в усиленном металлическом исполнении высотой 1U и полностью совместим со стандартными 19-дюймовыми стойками, обеспечивая надежную эксплуатацию в условиях интенсивного использования.
Сферы применения включают тиражирование видеоматериалов в студиях без деградации сигнала, организацию мультидисплейных зон в шоу-румах и выставочных пространствах, распределение контента в кабельных сетях, построение систем видеонаблюдения и безопасности, а также сложные инсталляции с использованием нескольких каскадированных модулей для передачи компонентного видео на большие расстояния.
Характеристики:
| Входы | 1х BNC, видео, проходной, 1 В, 75 Ом |
| 1х RCA, стерео аудио, проходной, 50 кОм | |
| Выходы | 10х BNC, композитное видео, 1 В, 75 Ом |
| 10х RCA, аудио стерео, 1 В, 100 Ом | |
| Тип входа | закрытый/открытый, выбирается перемычкой (видео) |
| Полоса пропускания видеосигнала | 77 Мгц (-3 дБ) |
| Максимальный уровень выходного сигнала | 2,5 В |
| Дифференциальная фаза | 0,26° |
| Дифференциальное усиление | 0,33% |
| К-фактор | 0,05% |
| Отношение видеосигнал/шум | 74 дБ |
| Полоса пропускания аудиосигнала | 20 кГц (- 1 дБ) |
| Отношение аудиосигнал/шум | 89 дБ |
| Коэффициент гармоник (аудио) | 0,025% |
| Питание | перем. 230 В, 50/60 Гц, 10,5 Вт |
| Габариты (ШхГхВ) | 24,5х16х5 см |
| Масса | 1,8 кг |
Применение
- кабельное телевидение
- студии телевещания и телепроизводства, в которых требуется распределение сигналов высокого качества
- студии тиражирования
