VM-114H4C
- Бренд: Kramer Electronics
- Модель: VM-114H4C

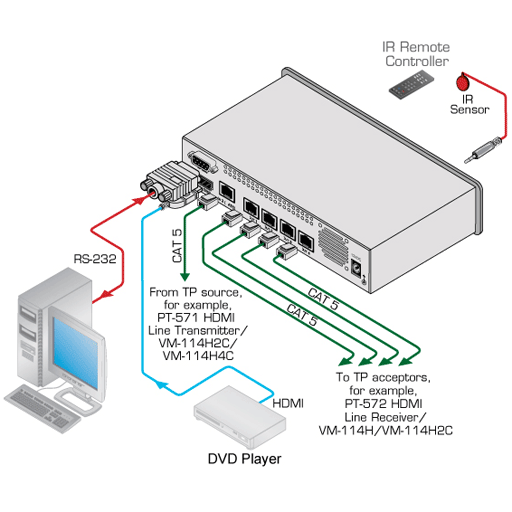

Коммутатор и усилитель-распределитель сигнала VM-114H4C представляет собой решение профессионального уровня для передачи и обработки видеосигналов через интерфейсы HDMI и стандартную витую пару. Оборудование обеспечивает качественное переключение между двумя входами — HDMI либо экранированная витая пара — с последующей трансляцией выбранного сигнала на четыре выходных порта стандарта Ethernet.
Технические возможности передачи данных:
Устройство способно передавать графическую информацию со скоростью до 2,25 Гбит/с на один канал видеосигнала. Поддерживаются современные форматы отображения в разрешении Full HD и выше, включая совместимость с HDTV-стандартами. Прибор полностью соответствует требованиям защиты цифрового контента HDCP, что позволяет использовать оборудование в защищённых средах без нарушения авторских прав.
Особое внимание уделить выбору кабельной инфраструктуры — система работает исключительно с экранированными кабелями категорий FTP или STP, где экраны подключены к заземлению с обеих сторон разъёмов RJ-45. Применение неэкранированных кабелей типа UTP категорически запрещено и может повлиять на работоспособность системы. Интеграция с активным сетевым оборудованием Ethernet недопустима во избежание повреждения компонентов. Для достижения стабильных характеристик рекомендуется использовать только сертифицированные кабели производителей Kramer серии BC-DGKat524, BC-DGKat623, BC-DGKat723.
Пропускная способность и дистанции:
При использовании экранированного кабеля BC-DGKat524 обеспечивается передача на расстояние до 90 метров при разрешении 1080i и до 30 метров для формата 1080p. Модуль с кабелем BC-DGKat623 поддерживает те же 90 метров при 1080i, однако улучшает производительность до 70 метров для полного разрешения 1080p. Кабель BC-DGKat723 категории 7 расширяет диапазон до 100 метров при 1080i и до 90 метров для режима 1080p.
Стандарты и технологии:
Поддержка актуальной версии интерфейса HDMI 1.4 обеспечивает работу с расширенными цветовыми пространствами Deep Color и x.v.Color™. Аудиокомпоненты передаются в несжатом качестве через каналы HDMI, включая воспроизведение форматированных звуковых дорожек Dolby TrueHD и DTS-HD. Технология Kramer Equalization & re-Klocking™ автоматически компенсирует искажения частотной характеристики кабеля, восстанавливая целостность сигнала при протяжённых линиях связи.
Полноценная поддержка 3D-видеосигналов реализована без дополнительной обработки и изменений. Система интеллектуального управления EDID I-EDIDPro™ оптимизирует параметры совместимости подключаемого оборудования, обеспечивая автоматическое подключение устройств Plug and Play без ручного вмешательства.
Функции питания и управления:
Технология Power Connect™ позволяет подавать электропитание на одно из удалённых устройств напрямую через витую пару на расстояния до 90 метров, исключая необходимость использования внешних блоков питания. Управление осуществляется несколькими способами: кнопки на лицевой панели, интерфейс RS-232 для интеграции в системы мониторинга, а также инфракрасный пульт дистанционного управления, поставляемый в комплекте поставки.
Визуальная индикация состояния каналов выполняется светодиодными индикаторами, расположенными на передней панели устройства, которые показывают наличие входного и выходного сигнала в режиме реального времени. Компактный настольный корпус удобен для монтажа в ограниченном пространстве и обеспечивает быструю установку в различных конфигурациях проектных систем.
Особенности:
- максимальная скорость передачи данных 2,25 Гбит/с на графический канал
- совместимость с HDTV
- соответствие требованиям HDCP
- интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
- поддержка HDMI версии 1.4 (Deep Color, x.v.Color™, несжатые аудиоканалы HDMI, Dolby TrueHD, DTS-HD)
- пропуск сигнала 3D без изменений
- использование технологии Kramer Equalization & re-Klocking™ для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
- длина линии передачи при использовании экранированного кабеля BC-DGKat524 до 90 м (1080i), до 30 м (1080p); при использовании экранированного кабеля BC-DGKat623 до 90 м (1080i), до 70 м (1080p); при использовании экранированного кабеля BC-DGKat723 до 100 м (1080i), до 90 м (1080p)
- максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея; для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723; при использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться; рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
- светодиодные индикаторы наличия сигнала на входах и выходах
- система Power Connect™ - передача питания одному из устройств по витой паре (длина кабеля до 90 м)
- разнообразие возможностей управления - кнопками передней панели, через интерфейс RS-232, с инфракрасного пульта (в комплекте)
- компактный корпус настольного исполнения
Характеристики:

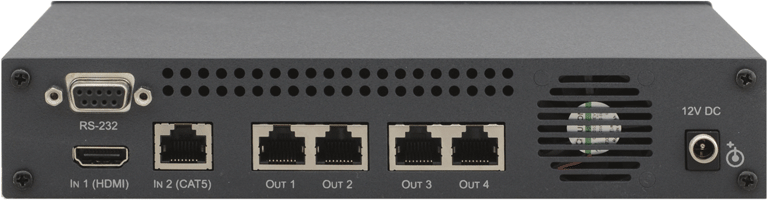

| Входы | 1 - HDMI типа A (розетка) |
| 1 - витая пара, разъем RJ-45 (розетка) | |
| Выходы | 4 - витая пара, разъемы RJ-45 (розетки) |
| Полоса пропускания | до 2,25 Гбит/с на графический канал |
| Соответствие стандарту HDMI | поддержка HDMI и HDCP |
| Управление | кнопки выбора входа, EDID, блокировки передней панели |
| Индикация | прием по ИК-каналу, питание, подключение входов и выходов |
| Питание | =12 В, 2 А |
| Габаритные размеры (ШхГхВ) | 215 х 163 х 44 мм |
| Масса | 0,3 кг |
В комплекте:
- Kramer VM-114H4C
- источник питания
- монтажные элементы
Применение
- использование в домашних кинотеатрах, презентационных и мультимедийных системах
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
