VM-1H4C

Бренд: Kramer Electronics
Модель: VM-1H4C

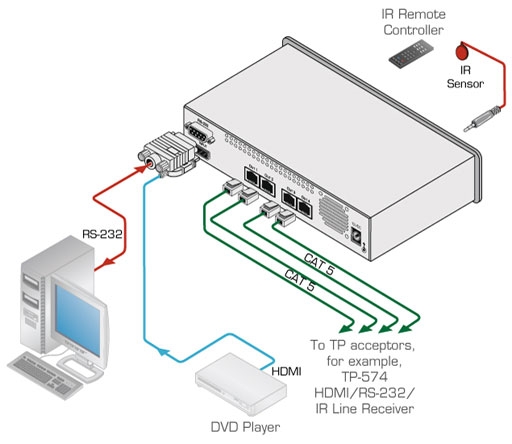

Модель VM-1H4C представляет собой высококлассное решение для распределения мультимедийных потоков, предназначенное для передачи данных интерфейса HDMI, команд управления RS-232 и инфракрасных сигналов через стандартную витую пару. Устройство функционирует как усилитель-распределитель конфигурации 1:4, принимая входной сигнал и транслируя его на четыре идентичных выходных порта типа RJ-45. Ключевой особенностью аппарата является встроенная система регенерации: технология выравнивания амплитудно-частотной характеристики (АЧХ) и повторной тактизации позволяет компенсировать затухание в линии, обеспечивая стабильную картинку даже на протяженных участках.

Технические возможности и качество передачи Пропускная способность канала достигает 4,95 Гбит/с суммарно, что соответствует 1,65 Гбит/с на каждый графический канал. Оборудование полностью совместимо со стандартами HDTV и поддерживает протокол защиты цифрового контента HDCP. Благодаря поддержке спецификации HDMI 1.4, пользователь получает доступ к расширенным функциям: цветовому пространству x.v.Color, передаче несжатого многоканального звука (включая форматы Dolby TrueHD и DTS-HD), а также сквозному прохождению трехмерного видео (3D Pass-through) без искажений.

Интеллектуальное управление и совместимость Для обеспечения бесконфликтной работы с различными дисплеями внедрен алгоритм I-EDIDPRO. Эта система интеллектуально обрабатывает данные EDID, гарантируя режим Plug and Play и корректное определение возможностей подключенных мониторов или проекторов. Помимо видеоканала, устройство сохраняет прозрачность для служебных интерфейсов, позволяя передавать команды RS-232 и инфракрасное управление через ту же кабельную инфраструктуру.

Требования к кабельной системе и дальность связи Для достижения заявленных характеристик рекомендуется применение экранированной витой пары (STP) с обязательным заземлением экрана с обеих сторон линии. Оптимальная производительность достигается при использовании специализированных кабелей производства Kramer. Максимальная дистанция передачи напрямую зависит от разрешения видеопотока и категории применяемого кабеля:

Линии на базе BC-dgkat524 (аналог Cat5e): до 90 метров для сигнала 1080i и до 30 метров для 1080p.
Линии на базе BC-DGKat623 (аналог Cat6): до 90 метров для 1080i и до 70 метров для 1080p.
Линии на базе BC-DGKat723 (аналог Cat7): до 100 метров для 1080i и до 90 метров для 1080p.

При использовании кабельной продукции сторонних производителей 5, 6 или 7 категории максимальные показатели дистанции могут быть снижены. Также на дальность влияют характеристики видеоадаптера источника и параметры подключенного дисплея.

Электропитание и конструктивное исполнение Устройство оснащено системой Power Connect, позволяющей подавать питание на удаленные приемники по той же витой паре на расстоянии до 90 метров, что упрощает монтаж в труднодоступных местах. Статус соединения контролируется посредством светодиодных индикаторов, отображающих наличие сигнала на входных и выходных портах. Корпус выполнен в компактном настольном форм-факторе. Для интеграции в серверную инфраструктуру предусмотрена возможность монтажа в стойку: два прибора размещаются в слоте 1U при использовании адаптера RK-1 (приобретается отдельно).

Особенности:

Максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на графический канал)
Совместимость с HDTV
Соответствие требованиям HDCP
Вход HDMI
Четыре выхода на витую пару (разъемы RJ-45)
Интеллектуальный алгоритм работы с EDID I-EDIDPRO, обеспечивающий функционирование в режиме Plug and Play
Поддержка HDMI версии 1.4 (x.v.Color, несжатые аудиоканалы, Dolby TrueHD, DTS-HD)
Пропуск сигнала 3D без изменений
Использование технологии Kramer Equalization & re-Klocking для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
Рассчитан на использование экранированной витой пары (STP). Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-dgkat524, BC-DGKat623 и BC-DGKat723. Длина линии передачи сигнала 1080i до 90 м, 1080p до 30 м при использовании BC-DGKat524, до 90 м и 70 м с BC-dgkat623, до 100 м и 90 м с BC-DGKat723 (зависит от разрешения сигнала, используемой графической платы и дисплея). При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
Система Power Connect обеспечивает питанием кабельные приемники, находящиеся на расстоянии до 90 м
Светодиодные индикаторы наличия сигнала на входах и выходах
Передача команд интерфейса RS-232
Компактный корпус настольного исполнения. Два прибора могут быть установлены в стандартную стойку рядом друг с другом с помощью адаптера RK-1 (поставляется отдельно), занимая в ней слот 1U

Характеристики:

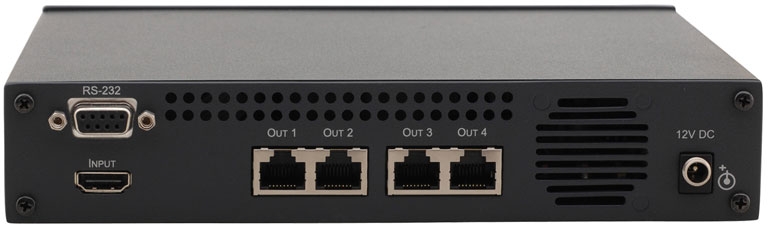

Входы	1 - HDMI, разъем тип "А" (розетка)
	1 - для подключения внешних ИК модулей, разъем mJack 3,5 мм (розетка)
Выходы	4 - витая пара, разъем RJ45 (розетка)
Порты	1 - RS-232, разъем D-sub DB9 (розетка)
Полоса пропускания	до 4,95 Гбит/с (1,65 Гбит/с на графический канал)
Соответствие стандарту HDMI	поддержка HDMI и HDCP

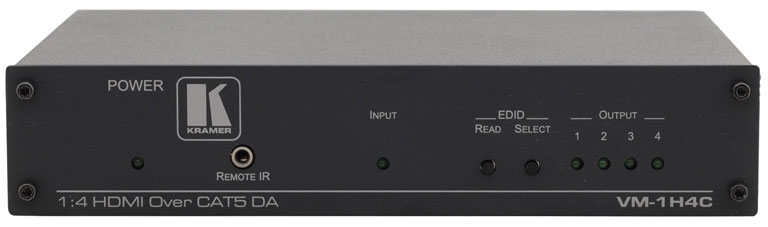

Индикаторы	питание, вход, выходы 1, 2, 3 и 4
Питание	12 В, 2 А
Рабочая температура	0°...+55°C
Температура хранения	-45°...+72°C
Относительная влажность воздуха	от 10% до 90% без конденсации
Габаритные размеры (Ш х Г х В)	215 х 162 х 44 мм
Вес	0,9 кг
