VM-20ARII
- Бренд: Kramer Electronics
- Модель: VM-20ARII
Kramer VM-20ARII – универсальный усилитель-распределитель композитного видеосигнала и стереоаудио, спроектированный для задач профессионального мультимедийного вещания и инсталляционных систем. Устройство принимает входной сигнал и формирует двадцать идентичных выходных копий, используя разъемы BNC для видеоканала и RCA для аудиотракта, что обеспечивает совместимость с широким спектром профессионального и полупрофессионального оборудования.

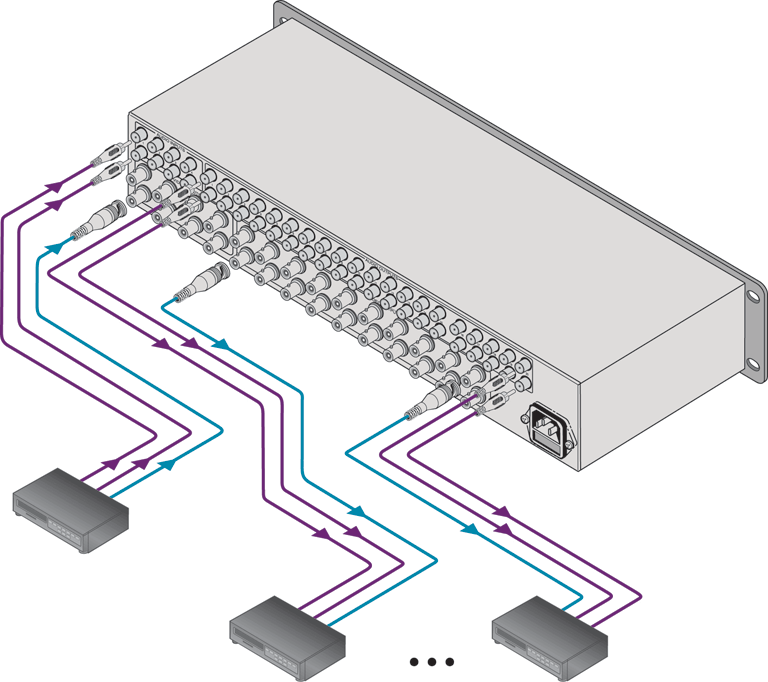

Гибкая модульная архитектура позволяет эксплуатировать прибор в нескольких конфигурациях: как два независимых распределителя 1:10, четыре изолированных канала 1:5 или в комбинированном режиме «один 1:10 плюс два 1:5». Такая вариативность делает устройство оптимальным решением для сложных инсталляций, где требуется одновременная маршрутизация сигналов на разные группы дисплеев или зон озвучивания.
Управление параметрами вынесено на переднюю панель и разделено на два независимых блока для видео и аудио. Для каждой группы из пяти выходов предусмотрены индивидуальные регуляторы усиления видеосигнала и коррекции амплитудно-частотной характеристики, что позволяет компенсировать затухание и высокочастотные потери при работе с протяженными кабельными линиями. Широкая полоса пропускания 430 МГц гарантирует линейную передачу без фазовых искажений для сложных форматов: Y/C (S-Video), компонентного YUV, композитного RGBS и других профессиональных видеостандартов.

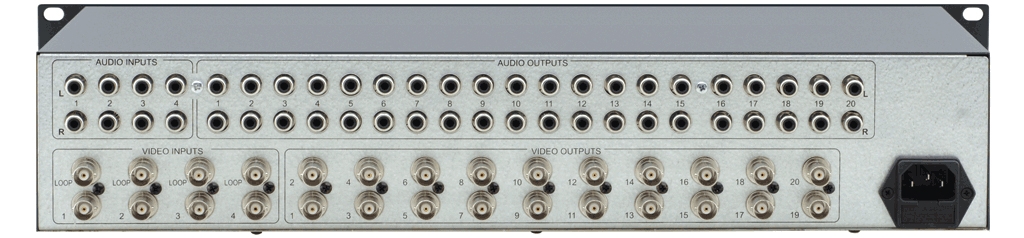

Для масштабирования системы предусмотрены проходные входы (loop-through), позволяющие каскадировать несколько устройств и интегрировать VM-20ARII в разветвленные распределительные сети без потери качества исходного сигнала. Надежный корпус и эргономичная компоновка органов управления обеспечивают удобство эксплуатации в условиях студий, диспетчерских пунктов и инсталляций коммерческого класса.
Характеристики:
| Входы | 4 видео, проходные гнезда, 1 В / 75 Ом, разъемы BNC; эквивалентная нагрузка; 4 звуковых для стерео или симметричных моносигналов, + 4 dBm / 50 кОм, разъемы RCA |
| Выходы | 20 (1:20, 2х1:10, 4х1:5, 1:10+2х1:5) видео, 1 В / 75 Ом, разъемы BNC; 20 (1:20, 2х1:10, 4х1:5, 1:10+2х1:5) звуковых для стерео или симметричных моносигналов, + 4 dBm / 50 Ом, 27 В макс, разъемы RCA |
| Тип входа | Видео - закрытый или открытый; аудио - открытый |
| Полоса пропускания видеосигнала | 430 МГц на уровне - 3 дБ |
| Дифференциальная фаза | 0,08° |
| Дифференциальное усиление | 0,06 % |
| Отношение видеосигнал/шум | Свыше 76 дБ |
| Полоса пропускания аудиосигнала | 110 кГц на уровне - 1 дБ |
| Отношение аудиосигнал/шум | Свыше 80 дБ |
| Коэффициент гармоник + шум | Не более 0,02 % (аудио) |
| Регулировки (видео) | - 1,2 / + 1,7 дБ (уровень сигнала), 0 / + 24 дБ (контроль АЧХ) |
| Регулировки (аудио) | + 0,3 / + 6,2 дБ |
| 2-я гармоника | Не более 0,002 % |
| Источник питания | ~ 230 В, 50/60 Гц, 18,5 Вт |
| Масса | 3,6 кг |
| Габариты (Ш * Г * В) | 19" |
| Аксессуары | Сетевой шнур |
Применение
- Кабельное телевидение
- Распределение широкополосных компьютерных видеосигналов
- Студии тиражирования
