VM-24H

• Бренд: Kramer Electronics
• Модель: VM-24H

Модель VM-24H представляет собой высокопроизводительное AV-устройство, сочетающее функции переключателя сигналов 2×1 и усилителя-распределителя 1:4 для интерфейса HDMI. Решение предназначено для организации надёжной маршрутизации видеоконтента высокой чёткости в системах цифровых вывесок, конференц-залах и инсталляциях домашнего кинотеатра.

Обработка и передача сигнала

Устройство обеспечивает качественную передачу видеопотока с поддержкой стандарта HDTV. Аппаратная часть реализует функцию регенерации: выполняется перетактирование цифрового потока и компенсация затухания сигнала, возникающего при передаче по длинным кабельным линиям. Это гарантирует стабильное изображение без артефактов на всех подключённых дисплеях. Максимальная пропускная способность канала — 2,25 Гбит/с, что полностью соответствует спецификации HDMI 1.3a. Также реализована полная поддержка протокола защиты контента HDCP, что позволяет работать с защищёнными источниками видеосигнала.

Интеллектуальное управление EDID

Важной особенностью модели является продвинутая система обработки данных идентификации дисплея (EDID). Устройство оснащено энергонезависимой памятью, в которой для каждого входного порта хранится индивидуальный блок данных. Если источник сигнала не предоставляет корректную информацию, устройство автоматически эмулирует стандартный профиль EDID. Такой подход максимизирует совместимость оборудования и упрощает подключение, обеспечивая мгновенный запуск системы без ручной настройки разрешения.

Интерфейсы управления и индикация

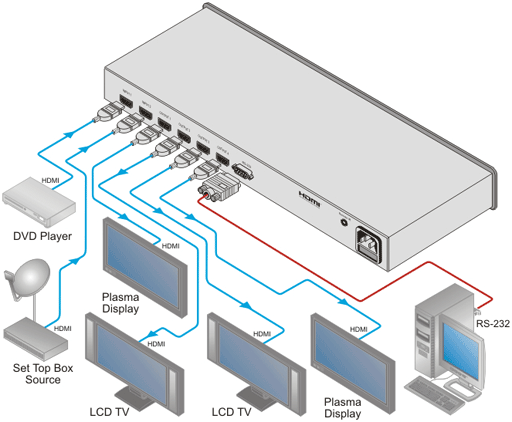

Для мониторинга состояния предусмотрены светодиодные индикаторы активности выбранного входа. Выбор источника осуществляется тремя способами:

1. С помощью кнопок на лицевой панели;
2. С использованием инфракрасного пульта дистанционного управления (входит в комплект);
3. Через последовательный интерфейс RS-232 для интеграции в централизованные системы автоматизации.

Конструктивное исполнение и питание

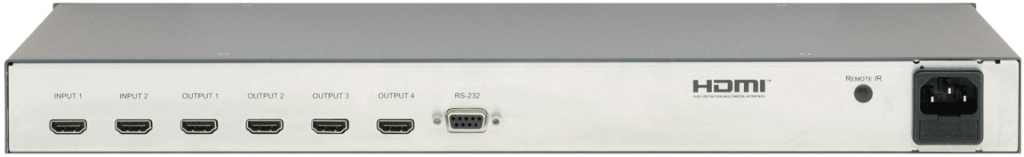

Корпус выполнен в форм-факторе 1U и предназначен для монтажа в стандартную 19-дюймовую телекоммуникационную стойку — это удобно для серверных и аппаратных помещений. Питание осуществляется от универсального сетевого адаптера переменного тока с диапазоном напряжения 100–240 В, что позволяет эксплуатировать оборудование в любых регионах без дополнительных трансформаторов.

Ключевые преимущества:

• Гибридная архитектура: переключение 2 входов и распределение на 4 выхода;
• Встроенная система восстановления целостности сигнала (ретайминг и эквалайзер);
• Полная совместимость с HDCP и HDMI 1.3a;
• Автоматическая эмуляция EDID для каждого входа;
• Три варианта управления: локальный, ИК-пульт, RS-232;
• Универсальное питание и возможность монтажа в стойку.
