VM-28H-NV
- Бренд: Kramer Electronics
- Модель: VM-28H-NV
VM-28H-NV: профессиональный HDMI-коммутатор и усилитель-распределитель
Устройство представляет собой компактное решение для построения масштабируемых мультимедийных систем, сочетающее функции двухканального видеопереключателя и восьмиканального распределителя. Аппарат позволяет маршрутизировать сигнал с любого из двух HDMI-входов на восемь независимых выходов, обеспечивая синхронную передачу данных на группу дисплеев или проекторов.
Обработка сигнала и производительность Пропускная способность интерфейса достигает 2,25 Гбит/с, что гарантирует стабильную работу с контентом высокого разрешения. Встроенный модуль эквализации и восстановления тактовой частоты (Kramer Equalization & re-Klocking) автоматически компенсирует затухание высокочастотных компонент и устраняет джиттер, возникающий при передаче по протяженным кабельным линиям. В результате цифровой пакет сохраняется в исходном виде без артефактов и разрывов синхронизации.
Поддержка стандартов и мультимедиа Аппаратная платформа полностью сертифицирована по спецификациям HDMI 1.3/1.4 и совместима с протоколом защиты цифрового контента HDCP. Решение поддерживает расширенные графические форматы: трёхмерное видео, глубокую цветность (Deep Color), расширенный цветовой охват x.v.Color, а также функции автоматической коррекции задержки звука и видео (Lip Sync) и управления через шину CEC. Аудиопоток передается в несжатом формате с полной поддержкой многоканальных кодеков Dolby TrueHD и DTS-HD.
Управление EDID и конфигурация Для бесконфликтного сопряжения источников и приемников реализована интеллектуальная система работы с таблицами EDID. Параметры каждого подключенного дисплея сохраняются в энергонезависимой памяти отдельно для каждого входного порта. Если пользовательские данные отсутствуют, устройство автоматически подставляет универсальный профиль EDID, что исключает ошибки согласования и ускоряет развертывание системы. Коммутация входов выполняется локально клавишами на лицевой панели, через последовательный порт RS-232 или инфракрасным пультом (приобретается отдельно). Доступен режим программной блокировки органов управления для защиты от несанкционированного вмешательства.
Конструкция и эксплуатация Состояние каждого из восьми выходных каналов визуализируется отдельными светодиодными индикаторами, что упрощает диагностику и мониторинг. Питание обеспечивается внешним универсальным блоком, адаптированным под различные стандарты электросетей. Корпус соответствует формату 19-дюймовых стоечных шкафов высотой 1U, при этом съемные монтажные уши позволяют использовать устройство как в серверной стойке, так и на рабочей поверхности.
Особенности:
- Максимальная скорость передачи данных 2,25 Гбит/с
- Совместимость с HDCP
- Соответствие требованиям стандарта HDCP и HDMI 1.3, 1.4 (3D, Deep Color, x.v.Color, Lip Sync, CEC)
- Поддержка несжатого аудио, кодеков Dolby True HD, DTS-HD
- Использование технологии Kramer Equalization & re-Klocking для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
- Улучшенная работа с EDID (Extended Display Identification Data - расширенным набором данных дисплея). Прибор хранит в энергонезависимой памяти блок данных EDID отдельно для каждого входа, а при отсутствии сохраненных данных предоставляет дисплею стандартный блок EDID. Такой способ обеспечивает надежность и удобство подключения к источнику сигнала.
- Коммутация входов - кнопками на передней панели, с ИК-пульта или командами по интерфейсу RS-232. ИК-пульт в комплект не входит
- Светодиодные индикаторы наличия сигнала на выходах
- Универсальный сетевой источник питания

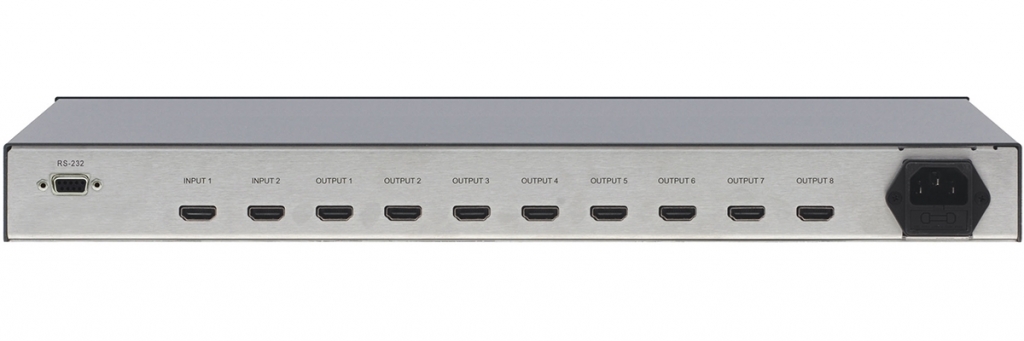

- Стандартный типоразмер корпуса для 19-дюймовой стойки, высота 1U (со съемными монтажными креплениями)
- Режим блокировки кнопок передней панели
Характеристики:
| Входы | 2 - HDMI, разъем тип "А" (розетка) |
| Выходы | 8 - HDMI, разъем тип "А" (розетка) |
| Порты | 1 - RS-232, разъем D-sub DB9 (розетка) |
| Полоса пропускания сигнала | 2,25 Гбит/с на графический канал |
| Разрешение | до 1600х1200, 60 Гц или 1080p60 |
| Управление | лицевая панель, RS-232, ИК пульт (в комплект не входит) |
| Индикация | наличие сигнала на выходе |
| Версия HDMI | 1.4 |
| Поддержка HDCP | есть |
| Питание | ~100-264 В, 50/60 Гц |
| Потребляемая мощность | 28 ВА |
| Примерный вес | 2,5 кг |
| Габариты (Ш х Г х В) | 483 x 178 x 44 мм |
