VM-4DVI-R
- Бренд: Kramer Electronics
- Модель: VM-4DVI-R
Модель VM-4DVI-R представляет собой высокотехнологичное решение для задачи распределения цифрового видеопотока формата DVI-D. Устройство функционирует как усилитель-сплиттер с конфигурацией входов и выходов 1:4, обеспечивая одновременную передачу неизменного сигнала на четыре независимых дисплея или проектора. В основе архитектуры лежит строгое соответствие спецификации DDWG DVI 1.0, что гарантирует совместимость с широким спектром современного иlegacy оборудования.
Высокая пропускная способность и поддержка разрешений Технические характеристики усилителя позволяют обрабатывать поток данных со скоростью до 1,65 Гбит/с. Такой запас производительности открывает возможность работы с видеосигналами высокой четкости, включая полный набор форматов HDTV, а также компьютерные разрешения стандарта UXGA и ниже. Это делает прибор универсальным инструментом как для инсталляций домашнего кинотеатра, так и для профессиональных систем визуализации в конференц-залах и ситуационных центрах.
Стабильность сигнала и архитектурные особенности Цифровые интерфейсы высокого разрешения критически зависят от целостности передаваемых данных и чувствительны к качеству кабельной инфраструктуры. Инженеры разработали для VM-4DVI-R специализированную печатную плату, где схемы буферизации, восстановления амплитуды и усиления скомпонованы с учетом минимизации помех. Подобная топология обеспечивает трансляцию картинки премиального качества на каждый из четырех выходов, нивелируя затухание сигнала на длинных линиях связи.
Функции рецирклинга и управления EDID Важной особенностью модели является встроенный блок перетактирования (reclocking). Данная технология восстанавливает временные характеристики сигнала DVI, что дает возможность каскадного подключения нескольких усилителей последовательно без потери синхронизации и деградации изображения.
Система также оснащена продвинутым модулем управления данными дисплея (EDID). Устройство способно считывать информацию с подключенного монитора, сохранять ее в энергонезависимой памяти и транслировать источнику сигнала. Ключевое преимущество заключается в том, что источник видеосигнала корректно идентифицирует дисплей даже в случае, когда сами экраны выключены или физически отключены от распределителя, что предотвращает сбои при запуске системы.

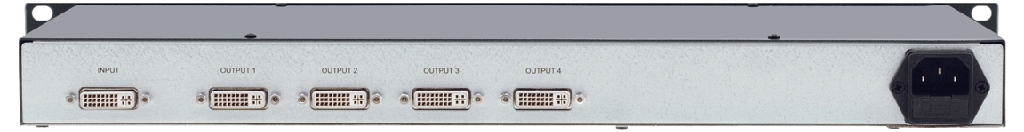

Коммутация и монтаж Для обеспечения максимальной совместимости с различными типами кабелей на корпусе установлены пять разъемов стандарта DVI-I. Это позволяет использовать как цифровые, так и аналоговые переходники при необходимости. Корпус устройства выполнен в форм-факторе, предназначенном для профессиональной инсталляции: прибор монтируется в стандартную 19-дюймовую стойку, занимая всего одно юнитовое место (1U) по высоте, что экономит пространство в серверных шкафах.
Характеристики:
| Входы | 1 DVI, размах 1,2 В, 29-конт. розетка DVI Molex, сигнал DDC с размахом 5 В (ТТЛ) |
| Выходы | 4 DVI, размах 1,2 В, 29-конт. розетка DVI Molex, сигнал DDC с размахом 5 В (ТТЛ) |
| Полоса пропускания сигнала на уровне -3дБ | 1,65 Гбит/с |
| Источник питания | ~220 В, не более 10 Вт |
| Масса | 2,5 кг |
| Габариты (Ш * Г * В) | 48,3 x 17,8 x 4,5 см (1U) |
| Аксессуары | Сетевой шнур |
