VM-73
- Бренд: Kramer Electronics
- Модель: VM-73
VM-73: Профессиональный многоформатный усилитель-распределитель видеосигналов
Многофункциональный коммутационный узел VM-73 представляет собой интегрированное решение для профессиональной инсталляции, объединяющее в компактном 19-дюймовом корпусе (формат 1U) пять независимых каналов усиления и распределения. Устройство предназначено для одновременной обработки и трансляции широкого спектра мультимедийных потоков: от аналоговых композитных и S-Video (Y/C) сигналов до высокоскоростных цифровых интерфейсов HDMI и компонентных соединений (YUV).
Техническая архитектура прибора обеспечивает исключительную четкость передачи изображения благодаря расширенной полосе пропускания. Для аналоговых композитных и компонентных (YUV) форматов этот показатель достигает 430 МГц, для яркостной составляющей и интерфейса S-Video — 440 МГц, а для компьютерных графических сигналов — 405 МГц (измерение по уровню -3 дБ). Такие характеристики гарантируют минимизацию искажений и сохранение детализации даже при работе с высокими разрешениями.
Цифровой блок VM-73 полностью соответствует спецификациям HDMI 1.3 и поддерживает протокол защиты контента HDCP, обеспечивая надежную передачу данных со скоростью до 2,25 Гбит/с. Устройство сертифицировано для работы в инфраструктуре телевидения высокой четкости (HDTV), что делает его универсальным звеном в системах вещания, конференц-залах и студийных комплексах.
Эргономика и надежность эксплуатации продуманы до мелочей: встроенный универсальный блок питания автоматически адаптируется к сетевому напряжению в диапазоне 100–240 В переменного тока, позволяя использовать прибор в любой точке мира без дополнительных адаптеров. В базовую комплектацию уже включены монтажные уголки для быстрой и надежной фиксации оборудования в стандартной серверной стойке. Модель позиционируется как функционально усовершенствованная замена ранее выпускавшемуся устройству VP-72.
Особенности:
- широкая полоса пропускания - 430 МГц (композитный), 440 МГц (s-Video, Y), 430 МГц (компонентный YUV), 405 МГц (компьютерный графический) (-3 дБ)
- совместимость с HDTV
- максимальная скорость передачи данных (HDMI) 2,25 Гбит/с
- соответствие стандартам HDCP и HDMI 1.3
- универсальный источник питания ~100-240 В
- корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки
- заменяет VP-72
Характеристики:

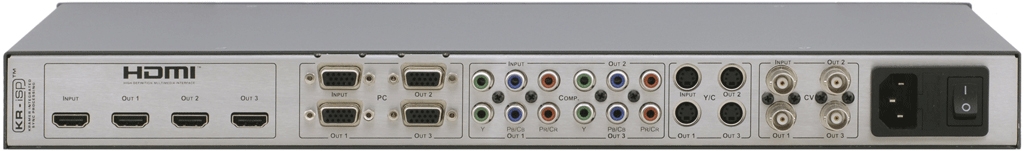

| Входы | 1 - композитное видео, разъем BNC (розетка) |
| 1 - S-Video, разъем mini-Din 4-pin (розетка) | |
| 1 - компонентное видео YCbCr/YPbPr, разъем RCA (розетки) | |
| 1 - VGA, разъем D-sub 15-pin (розетка) | |
| 1 - HDMI типа "А" (розетка) | |
| Выходы | 3 - композитное видео, разъемы BNC (розетки) |
| 3 - S-Video, разъемы mini-Din 4-pin (розетки) | |
| 3 - компонентное видео YCbCr/YPbPr, разъемы RCA (розетки) | |
| 3 - VGA, разъемы D-sub 15-pin (розетки) | |
| 3 - HDMI типа "А" (розетки) | |
| Полоса пропускания (-3 дБ) | 430 МГц (композитный), 440 МГц (Y/C), 430 МГц (компонентный), 405 МГц (XGA), 2,25 Гбит/с (HDMI) |
| Максимальный размах выходного сигнала | 1,8 В (композитный), 1,9 В (Y/C), 2 В (компонентный), 2 В (XGA) |
| Дифференциальное усиление | 0,05% (композитный), 0,06% (Y/C), 0,05% (компонентный), 0,05% (XGA) |
| К-фактор | <0,05% |
| Отношение сигнал/шум | 62 дБ (композитный и Y/C), 74 дБ (компонентный), 69 дБ (XGA), все на 5 МГц |
| Связь | по постоянному току (все сигналы, кроме канала C в Y/C), по переменному току (канал C в Y/C) |
| Перекрестная помеха при наихудших условиях | -60 дБ |
| Питание | ~100-240 В, 100 мА |
| Габаритные размеры (Ш х Г х В) | 48,3 х 17,8 х 4,5 см |
| Масса | 2 кг |
| В комплекте | сетевой шнур, уголки для установки в стойку |
Применение
- тиражирование видео в студиях
- презентационные системы в учреждениях образования
