VM-9S
- Бренд: Kramer Electronics
- Модель: VM-9S
Kramer VM-9S представляет собой профессиональное решение для маршрутизации и усиления аналоговых мультимедийных потоков. Устройство объединяет функционал распределителя формата 1:2 и линейного усилителя, оптимизированного для работы с композитным видеосигналом и небалансным стереофоническим аудиосигналом. Встроенные органы точной ручной настройки позволяют эффективно нивелировать затухание, возникающее при передаче данных по протяженным кабельным трассам, что гарантирует стабильный уровень выходного сигнала независимо от длины линии.

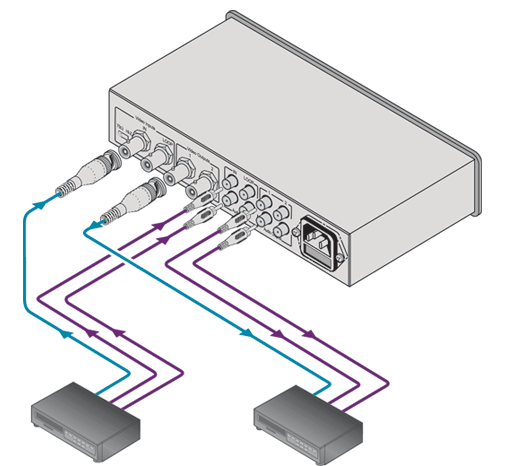

Для гибкой интеграции в локальные сети или масштабные AV-комплексы предусмотрены сквозные разъемы. Конструктивная особенность модели обеспечивает полную изоляцию сквозных каналов от фронтальных регуляторов: настройка уровня влияет исключительно на основной порт, сохраняя первоначальные параметры проходящего потока без дополнительных преобразований. Широкополосная архитектура с частотным диапазоном свыше 84 МГц обеспечивает абсолютную прозрачность тракта, исключая фазовые искажения, артефакты и потерю детализации при обработке стандартных видео- и аудиоформатов.
Аппарат заключен в надежный металлический корпус уменьшенных габаритов, устойчивый к механическим нагрузкам и вибрациям. Для удобного размещения в серверных, аппаратных или студийных помещениях доступен опциональный монтажный комплект RK-MEDN, адаптирующий модуль под стандарт 19-дюймовой стойки. Kramer VM-9S станет надежным звеном в инфраструктуре конференц-залов, систем цифровой индикации и профессиональных вещательных комплексов, где требуется безупречная и долговечная передача аналогового контента.
Характеристики:

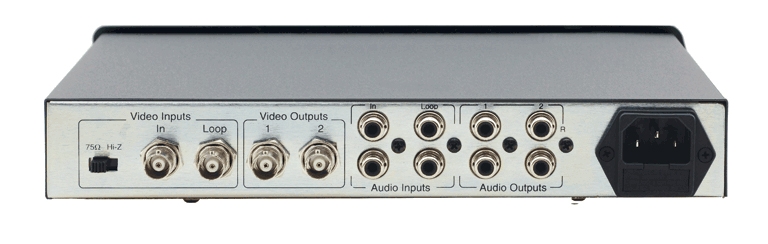

| Входы | 1 видео, 1 В / 75 Ом, проходное гнездо, разъем BNC, переключатель эквивалентной нагрузки; 1 аудио стерео , 1В/25 кОм, разъем RCA |
| Выходы | 2 видео, 1 В / 75 Ом, разъемы BNC; 2 аудио стерео, 1 В / 100 Ом, разъемы RCA |
| Тип входа | Видео - открытый; аудио - закрытый |
| Полоса пропускания видеосигнала | 84 МГц на уровне - 3 дБ |
| Максимальный размах выходного видеосигнала | 2 В |
| Дифференциальная фаза | 0,5° |
| Дифференциальное усиление | 0,2 % |
| К-фактор | Менее 0,05 % |
| Отношение сигнал/шум | -74 дБ |
| Полоса пропускания аудиосигнала | 25 кГц на уровне - 1 дБ |
| Коэффициент гармоник на частоте 1 кГц | Менее 0,03 % |
| Регулировка уровня сигнала | 0 / + 8 дБ (аудио- и видеосигналы) |
| Источник питания | ~ 230 В, 50/60 Гц, 3,5 Вт |
| Масса | 1,2 кг |
| Габариты (Ш * Г * В) | 24,5 х 18 х 4,5 см |
| Опции | адаптер RK-MEDN для установки в стандартную стойку 19" |
Применение
- Кабельное телевидение
- Передача сигналов по протяженным кабелям в профессиональных видео и аудио системах
- Системы охраны и видеонаблюдения
