VP-108
- Бренд: Kramer Electronics
- Модель: VP-108

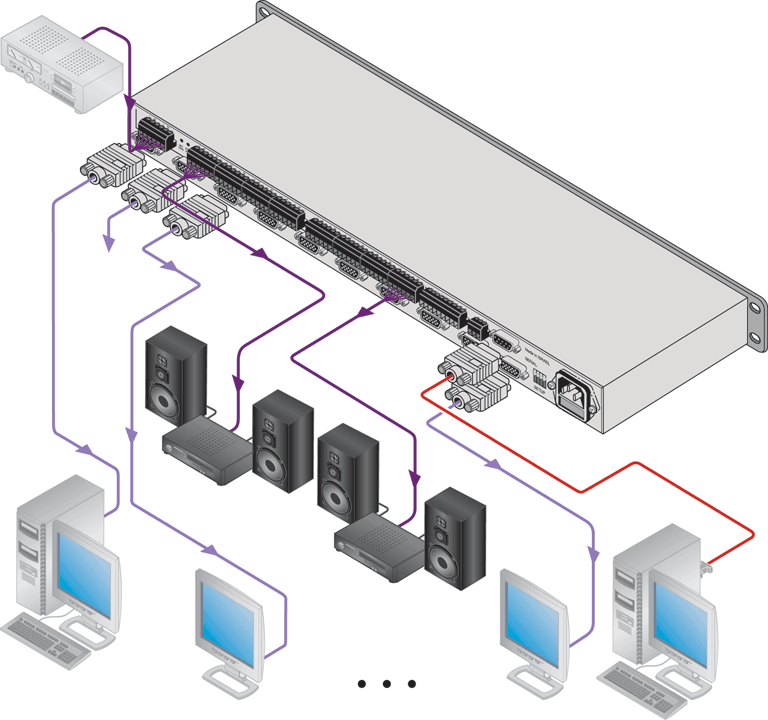

Модель VP-108 представляет собой профессиональное решение для распределения видеосигнала стандарта VGA и стереофонического звука по схеме один вход на восемь выходов. Аудиотракт устройства адаптирован для работы как с балансными, так и с небалансными линиями. Подключение видео осуществляется через разъемы HD15, тогда как звуковые каналы используют клеммные колодки.
Функционал прибора позволяет гибко настраивать маршрутизацию: каждый из восьми каналов видеосигнала и соответствующий аудиовыход могут быть независимо активированы или деактивированы. Управление доступно в ручном режиме через панельные переключатели, либо дистанционно посредством последовательных протоколов RS-232 и RS-485.
Система оснащена энергонезависимым запоминающим устройством, которое фиксирует текущую конфигурацию коммутации. При повторном включении питания оборудование автоматически возвращается к последним установленным параметрам.
Техническая база включает полупроводниковую коммутацию и усилительные каскады с низким уровнем шума. Перед усилением и буферизацией выполняется регенерация синхросигналов. Широкий частотный диапазон гарантирует высокую четкость передачи данных даже в разрешении XGA. Конструктивно аппарат выполнен в защищенном корпусе высотой 1U, предназначенном для монтажа в стандартную 19-дюймовую стойку.
Характеристики:

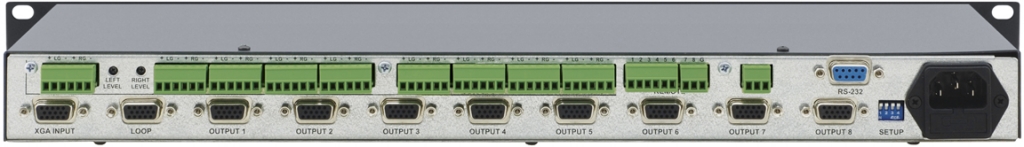

| Входы | 1 XGA, разъём HD15F; 1 проходное гнездо HD15F; 1 балансный аудио (стерео) +4 дБ, 100 кОм, на клеммном модульном разъёме |
| Выходы | 8 XGA, разъёмы HD15F; 8 балансных аудио, +4 дБ, 100 кОм, на клеммных модульных разъёмах |
| Тип входа | Видео: открытый, аудио: открытый |
| Полоса пропускания сигнала | Видео: 400 МГц, аудио: >100 кГц (-0,3 дБ) |
| Максимальный уровень выходного сигнала | Видео: 1,5 В (дв. ампл.), аудио: 25 В (дв. ампл.) |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,03 % |
| К-фактор | Менее 0,05 % |
| Отношение сигнал/шум | Видео: 74,3 дБ, аудио: 77,7 дБ (невзвешенное) |
| Коэффициент гармоник + шум | 0,022 % |
| Управление | Видео: уровень: от -1,1 до +6,2 дБ; аудио: уровень: от -0,9 до +8,6 дБ |
| Настройка АЧХ | от 0 до +8 дБ, 50 МГц |
| 2-я гармоника | Аудио: 0,003 % |
| Источник питания | ~90-260 В, 50/60 Гц, 7,3 ВА |
| Масса | Около 2,6 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1U, для монтажа в стойку |
| Аксессуары | Сетевой шнур, нуль-модемный адаптер, управляющее ПО Kramer для Windows® |
Применение
- При необходимости возможно индивидуальное отключение сигналов по командам от управляющего интерфейса
- Распределение сигналов в графических и презентационных приложениях
