VP-123
- Бренд: Kramer Electronics
- Модель: VP-123

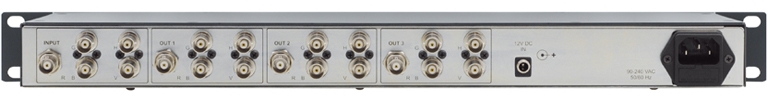

Модель VP-123 классифицируется как профессиональный сплиттер видеосигнала с схемой разветвления один к трем, оптимизированный для передачи графических данных и компонентного видео. Коммутация входных и выходных портов реализована через группы по пять контактов типа BNC на каждой стороне интерфейса. Архитектура прибора включает три широкополосных аналоговых тракта, традиционно отвечающих за цвета Red, Green и Blue. Эти линии универсальны и допускают эксплуатацию с альтернативными стандартами, включая композит, Y/C и иные варианты компонентной передачи.
Отдельно выделены два цифровых канала, зарезервированных под импульсы горизонтальной и вертикальной синхронизации. Для них предусмотрена специализированная электронная схема, обеспечивающая регенерацию синхросигнала и корректное формирование импульсов. Помимо основной функции обработки потока RGBHV, девайс поддерживает режим независимой работы аналоговых линий. Это позволяет задействовать аппарат как три автономных распределителя 1:3 для композитного или иного видеоформата.
Ширина рабочего частотного диапазона составляет 450 МГц, что гарантирует отсутствие искажений при трансляции в требовательных вещательных сетях или при работе с картинкой высокой четкости. Конструктив выполнен в усиленном металлическом корпусе профессионального класса. Габариты соответствуют одному юниту для монтажа в 19-дюймовую стойку. Для электропитания требуется постоянный ток 12 Вольт, что расширяет сферу применения и допускает использование оборудования в мобильных условиях или на удаленных объектах.
Характеристики:
| Входы | 1 x 3-компонентное / RGB / композитное видео, 1 В (дв. ампл.) / 75 Ом, разъемы BNC (VP-123) или разъем HD15F (VP-123V), горизонтальная и вертикальная синхронизация, уровни ТТЛ |
| Выходы | 3 x 3-компонентное / RGB / композитное видео, 1 В (дв. ампл.) / 75 Ом, разъемы BNC 3 x горизонтальная синхронизация, вертикальная синхронизация, уровни ТТЛ на разъеме BNC |
| Полоса пропускания сигнала на уровне -3 дБ | 450 MГц, при полной нагрузке |
| Максимальный уровень выходного сигнала | 2,1 В (дв. ампл.) / 75 Ом (R, G, B) |
| Развязка | По постоянному току |
| Дифференциальная фаза | 0,02° |
| Дифференциальное усиление | 0,13 % |
| К-фактор | Менее 0,05 % |
| Отношение сигнал/шум | 82,3 дБ |
| Разделение каналов | Не хуже 55,9 дБ |
| Регулировки | Уровень: от 0,8 до +6,3 дБ; АЧХ: от 0 до +13,6 дБ на 50 MГц |
| Источник питания | ~12 В, 100 мА |
| Масса | Около 2,36 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1 U - для монтажа в стойку |
| Аксессуары | Блок питания 12 В постоянного тока |
Применение
- Распределение компонентного видеосигнала в широковещательных сетях
- Распределение сигналов для компьютеров и автоматизированных рабочих мест
- Студии видеозаписи, осуществляющие копирование без потери качества
