VP-128H

Бренд: Kramer Electronics
Модель: VP-128H

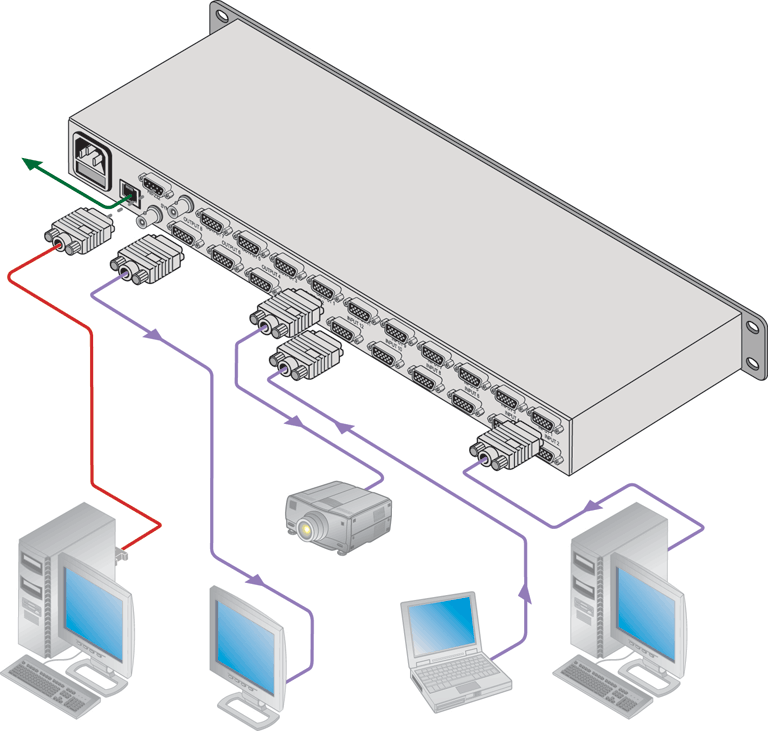

Модель VP-128H представляет собой высокопроизводительное решение для маршрутизации аналогового видеосигнала в составе сложных аудиовизуальных систем. Устройство классифицируется как матричный коммутатор формата 12 на 8, что означает наличие двенадцати входных портов и восьми выходных каналов. Архитектура аппарата позволяет гибко распределять видеопоток: любой источник может быть направлен на отдельный дисплей, группу экранов или транслироваться одновременно на все доступные выходы.

Качество передачи сигнала Аппаратная часть спроектирована для работы с высокими частотами. Ширина полосы пропускания составляет 315 МГц, что гарантирует четкую передачу изображения высокого разрешения без потери деталей. Важной технической особенностью является реализация входов и выходов со связью по постоянному току (DC coupled). Такой подход обеспечивает стабильность уровня сигнала и корректную передачу цветовой информации даже при длительных линиях связи.

Режим бесшовной коммутации Для сценариев, где источники видеосигнала не имеют общей синхронизации, предусмотрена специальная логика переключения RGB-сигналов. Система использует переход через черное поле, что исключает визуальные артефакты, подрывы изображения и нестабильность картинки в момент смены источника. Оператор может индивидуально настроить задержку коммутации для каждого из восьми выходов. Диапазон регулировки варьируется от 0 до 3,5 секунды, а шаг изменения составляет 500 мс. Это позволяет синхронизировать вывод изображения на разных дисплеях с высокой точностью.

Память конфигураций Для ускорения работы в типовых сценариях коммутатор оснащен энергонезависимым запоминающим устройством. Пользователь может сохранить до 10 различных схем маршрутизации (пресетов). Сохраненные конфигурации не теряются при отключении питания и могут быть мгновенно воспроизведены по мере необходимости, что критически важно для конференц-залов и диспетчерских пунктов.

Варианты управления Интеграция VP-128H в инфраструктуру объекта максимально упрощена благодаря множеству интерфейсов контроля:

Локальное управление: осуществляется посредством кнопок, расположенных на передней панели корпуса.
Сетевое управление: возможна настройка и коммутация через локальную сеть Ethernet.
Последовательный интерфейс: поддержка команд RS-232 позволяет подключать внешние контроллеры, сенсорные панели или персональные компьютеры для автоматизации процессов.

Данное оборудование является надежным звеном для построения профессиональных систем отображения информации, обеспечивая гибкость настройки и стабильность видеотракта.

Характеристики:

Входы	входы: 12 входов аналоговых сигналов RGB (красный, зеленый, синий) с размахом 0,7 В, входной импеданс 75 Ом, разъем HD15F; кадровый и строчный синхросигналы - аналоговые (не ТТЛ)
Выходы	выходы: 8 входов аналоговых сигналов RGB с размахом 0,7 В, выходной импеданс 75 Ом, разъем HD15F; кадровый и строчный синхросигналы - аналоговые (не ТТЛ)
Полоса пропускания сигнала на уровне -3 дБ	315 МГц
Максимальный размах выходного видеосигнала	+/-1,5 В
Развязка	по постоянному току
Дифференциальная фаза	0,17°
Дифференциальное усиление	<0,06%
К-фактор	<0,05%
Отношение сигнал/шум	60 дБ (взвешенное значение на 5 МГц)
Перекрестная помеха	<45 дБ на 150 МГц
Управление	24 кнопки на передней панели, интерфейс RS-232
Источник питания	сеть 90-240 В, 47-63 Гц, 120 мА
Масса	около 5,5 кг
Габариты (Ш * Г * В)	48,3 x 30,5 x 4,5 см (1U) с возможностью установки в стойку

Применение

Высококачественная коммутация в профессиональных аудио и видеосистемах
