VP-12N
- Бренд: Kramer Electronics
- Модель: VP-12N
Модель VP-12N представляет собой надежное решение для задач масштабирования и трансляции видеопотоков компьютерной графики. Данный аппарат класса High-End предназначен для разделения одного входного источника на множественные дисплеи без потери качества изображения. Устройство осуществляет глубокую буферизацию и гальваническую развязку входящего потока, что обеспечивает стабильную работу всей системы даже при подключении большого количества мониторов.
Основные возможности распределения Конструкция прибора реализует схему разветвления 1:12. После обработки входные данные транслируются на двенадцать независимых каналов с идентичными параметрами. Особенностью данной модификации является наличие трех дополнительных портов, адаптированных для работы с неэкранированной витой парой (UTP). Такая архитектура позволяет организовывать передачу видеосигнала на удаленные дистанции, превышающие стандартные 100 метров, что критически важно при построении распределенных систем отображения информации в конференц-залах, учебных аудиториях или ситуационных центрах.
Высокая производительность и качество картинки Технические характеристики VP-12N обеспечивают поддержку современных стандартов разрешения. Ширина полосы пропускания составляет свыше 300 МГц. Данный запас производительности гарантирует чистоту передачи данных и исключает возникновение артефактов, размытия или цветовых искажений даже при эксплуатации в режиме UXGA (1600×1200 пикселей). Пользователь получает четкую и яркую картинку на всех подключенных экранах независимо от нагрузки на систему.
Гибкая настройка и управление Для адаптации оборудования под конкретные условия эксплуатации предусмотрены органы ручной регулировки. Пользователь может точно калибровать интенсивность цветовых каналов RGB, добиваясь идеального баланса белого и насыщенности изображения на каждом дисплее. Также реализована функция управления идентификационным битом (ID bit), что упрощает взаимодействие с источниками сигнала и мониторами, обеспечивая корректное определение оборудования системой.
Конструктивное исполнение Устройство разработано для интеграции в профессиональные инсталляции. Корпус соответствует стандарту 19 дюймов, что позволяет удобно размещать аппарат в стандартных серверных стойках или монтажных шкафах. Питание осуществляется от стандартной сети переменного тока, что не требует использования дополнительных адаптеров или источников бесперебойного питания со специфическими параметрами.
Характеристики:
| Входы | 1 вход UXGA (разъем HD15F) |

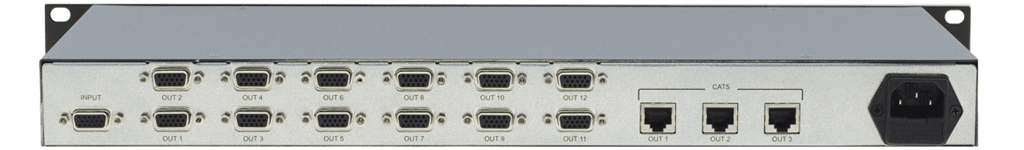

| Выходы | 12 выходов UXGA (разъемы HD15F), 3 выхода для витой пары (разъем RJ 45) |
| Тип входов/выходов | UXGA - открытые, витая пара - закрытые |
| Полоса пропускания сигнала на уровне -3 дБ | UXGA 330 МГц; витая пара 156 МГц |
| Максимальный размах выходного видеосигнала | UXGA 1,7 В; витая пара 1,3 В |
| Дифференциальная фаза | 0,44° на выходах UXGA |
| Дифференциальное усиление | 0,17 % на выходах UXGA |
| К-фактор | <0,05 % на выходах UXGA и витой пары |
| Отношение сигнал/шум | UXGA 73 дБ; витая пара 70 дБ |
| Регулировки | Уровень от –0,8 до +2,4 дБ |
| Источник питания | ~230 В, 50/60 Гц (115 В для США), 31 ВА |
| Масса | 2,7 кг |
| Габариты (Ш * Г * В) | 47,5 x 17,5 x 4,5 см (1U), корпус с возможностью установки в стойку |
| Аксессуары | Сетевой шнур |
