VP-161xl
- Бренд: Kramer Electronics
- Модель: VP-161xl
Коммутатор VP-161xl представляет собой профессиональное решение для маршрутизации видеосигнала формата VGA и балансного стереоаудио по конфигурации 16 входов на 1 выход. Устройство обеспечивает передачу данных высокого разрешения благодаря полосе пропускания 500 МГц (по уровню -3 дБ) и полной совместимости со стандартами HDTV. Архитектура прибора предусматривает независимую коммутацию аудио и видео потоков, а также возможность масштабирования системы за счет каскадного подключения дополнительных модулей для расширения количества портов.
Среди функциональных возможностей выделяется поддержка управления идентификационным битом для каждого канала. Выбор источника сигнала осуществляется различными способами: через элементы интерфейса на передней панели, посредством протоколов RS-232 и RS-485, методом сухого контакта или с помощью инфракрасного пульта дистанционного управления (поставляется в комплекте). Для автоматизации процессов предлагается бесплатное фирменное ПО K-Router® для операционной системы Windows. Конструктив устройства выполнен в формате 2U и адаптирован для установки в стандартную 19-дюймовую серверную стойку.
Особенности:
- широкая полоса пропускания - 500 МГц (-3 дБ)
- совместимость с HDTV
- раздельная коммутация видео- и аудиосигнала
- число входов у величивается последовательным включением нескольких коммутаторов
- управление идентификационным битом для каждого входа
- разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), дистанционным замыканием контактов, с ИК-пульта (в комплекте)
- корпус для установки в стандартную 19-дюймовую стойку (2U)
Характеристики:

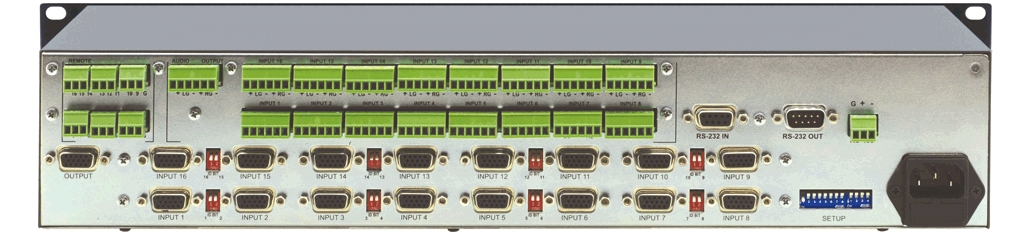

| Входы | 16х HD-15, VGA, розетки |
| 16х клеммный блок, балансное аудио | |
| Выходы | 1х HD-15, VGA, розетки |
| 1х клеммный блок, балансное аудио | |
| Полоса пропускания сигнала видеосигнал | 500 МГц, аудиосигнал 100 кГц (-3 дБ) |
| Максимальный размах выходного видеосигнала | видеосигнал 2 В, аудиосигнал 26 дБм |
| Отношение сигнал/шум | видеосигнал 73 дБ, аудиосигнал 83 дБ |
| Управление | кнопки на передней панели, интерфейсы RS-232 и RS-485, ИК пульт ДУ, дистанционное замыкание контактов |
| Коэффициент второй гармоники (канал звука) | 0,003% |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,025% |
| Перекрестные помехи при наихудших условиях | видеосигнал -47 дБ (5 МГц), аудиосигнал -65 дБ (1 кГц) |
| Связь | видеосигнал и аудиосигнал по постоянному току |
| Источник питания | сеть, перем. 230 В, 50/60 Гц, 12 ВА |
| Габариты (ШхГхВ) | 48,3х17,8х9 см (2U) |
| Масса | 3,4 кг |
Применение
- оборудование для обслуживания массовых мероприятий и сдачи в аренду
- презентационные и мультимедийные системы
- студии звукозаписи (работа в прямом эфире)
- управление в студиях
- школы, учреждения, организации
