VP-16x18AK

Бренд: Kramer Electronics
Модель: VP-16x18AK

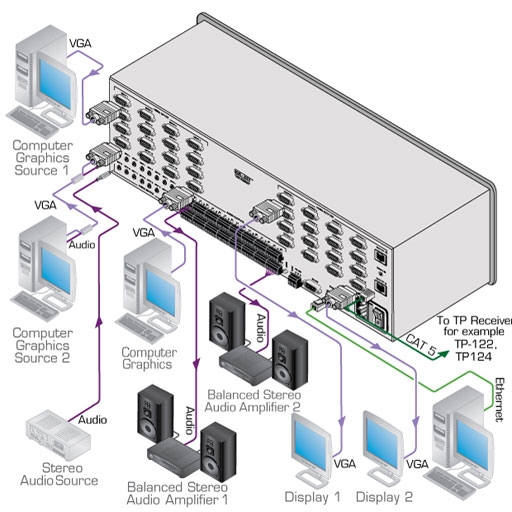

Профессиональный матричный коммутатор VP-16x18AK предназначен для сложной маршрутизации видеосигналов формата VGA с разрешением до 1600x1200 пикселей и сопутствующих стереофонических аудиопотоков. Устройство класса 16x18 позволяет гибко распределять контент с 16 источников на 16 стандартных видеовыходов и дополнительно на 2 порта передачи данных по витой паре. Поддерживается режим широковещательной рассылки, когда один выбранный вход транслируется на все доступные выходы одновременно.

Обработка видео и аудио Аппаратная платформа обеспечивает полосу пропускания 360 МГц (-3 дБ), что гарантирует четкость изображения и полную совместимость с стандартами HDTV. Для стабильной работы с разнородным компьютерным оборудованием внедрена фирменная технология обработки синхросигнала KR-ISP. Она восстанавливает амплитуду синхроимпульсов до нормального уровня, устраняя проблемы совместимости. Также реализована поддержка протокола DDC для корректного обмена данными с дисплеями.

В аудиотракте предусмотрена конвертация сигналов: небалансное стерео с входных портов преобразуется в балансное стерео на выходах, что критически важно для профессиональных инсталляций. Пользователь получает расширенный контроль над звуком: доступна регулировка уровня входного аналогового сигнала, а также настройка громкости и тембра (низкие и высокие частоты) на выходных каналах. Видео и аудио могут коммутироваться как совместно, так и независимо друг от друга.

Управление и логика переключения Система управления отличается разнообразием интерфейсов. Контроль осуществляется кнопками на лицевой панели, посредством инфракрасного пульта ДУ (входит в поставку), через промышленные порты RS-232 и RS-485, а также удаленно через сеть Ethernet с использованием любого веб-браузера. Для защиты от несанкционированного доступа предусмотрена функция блокировки кнопок панели.

Для удобства эксплуатации внедрена кнопка Take, позволяющая активировать заранее подготовленную конфигурацию переключений одним нажатием. Состояния матрицы сохраняются в 12 ячеек энергонезависимой памяти. Устройство автоматически определяет наличие сигнала на входах и отображает эту информацию на индикаторах. Чтобы избежать визуальных помех при работе с несинхронизированными источниками, реализован режим Delayed Switching. Он позволяет настроить задержку переключения и гашение изображения на период от 0 до 3,5 секунды, обеспечивая плавную смену картинки без подрывов.

Конструктивное исполнение Коммутатор выполнен в корпусе стандартных размеров для монтажа в 19-дюймовую серверную стойку. Высота устройства составляет 3U. Для надежной фиксации в шкафу в комплект поставки включены специальные монтажные уголки.

Особенности:

Широкая полоса пропускания - 360 мгц (-3 дб)
Совместимость с HDTV
Усовершенствованная система обработки синхросигнала KR-ISP восстанавливает нормальный уровень синхроимпульсов для обеспечения совместимости c компьютерами различных типов
12 ячеек энергонезависимой памяти для хранения состояний коммутатора
Автоматическое определение и индикация наличия сигнала на входе
Режим задержанного переключения (Delayed Switching) - переключение между несинхронизированными источниками без видимых подрывов изображения с заданием длительности гашения картинки от 0 до 3,5 секунд
Раздельная и совместная коммутация видео- и аудиосигнала
Регулировка уровня аналогового аудиосигнала на входах, громкости и тембра высоких и низких частот на выходах прибора
Удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
Возможность блокирования кнопок передней панели
Поддержка DDC
Разнообразие возможностей управления - кнопками передней панели, с инфракрасного пульта (в комплекте), через интерфейсы RS-232 и RS-485, через сеть Ethernet с помощью веб-браузера
Стандартный корпус для установки в 19-дюймовую стойку, высота 3U. В комплект входят монтажные уголки

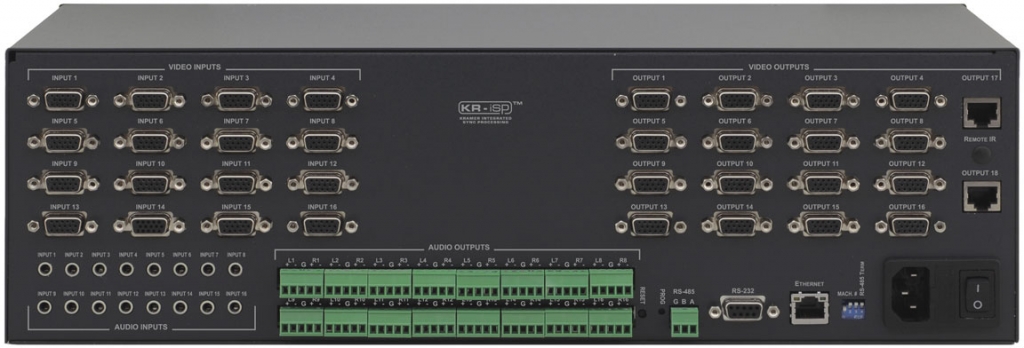

Характеристики:

Входы	16 - VGA, разъем D-sub HD15 (розетка)
	16 - аудио стерео, разъем mJack 3,5 мм (розетка)

Выходы	16 - VGA, разъем D-sub HD15 (розетка)
	16 - балансное аудио стерео, клеммный блок
	2 - витая пара, разъем RJ45 (розетка)

Порты	1 - RS-232, разъем D-sub DB9 (розетка)
	1 - RS485, клеммный блок
	1 - Ethernet, разъем RJ45 (розетка)
Управление	лицевая панель, RS-232, RS-485, ИК пульт ДУ
Питание	~100-240 В, 44 ВА
Диапазон рабочих температур	0...+55°C
Диапазон температур хранения	-45...+72°C
Относительная влажность	10%...90% без конденсации
Габаритные размеры (Ш х Г х В)	482,6 х 241,3 х 132 мм (3U)
Примерный вес	4,4 кг
