VP-200XLT
- Бренд: Kramer Electronics
- Модель: VP-200XLT

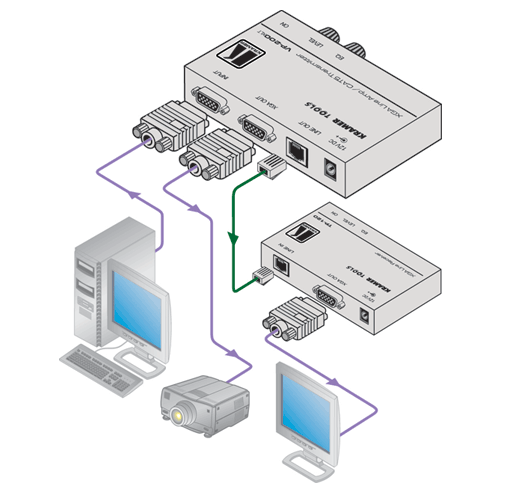

Модель VP-200XLT от компании Kramer представляет собой профессиональное устройство, совмещающее функции линейного усилителя аналогового видеосигнала VGA и трансмиттера для передачи данных через кабельную структуру на основе витой пары. Принцип работы оборудования основан на предварительной буферизации и гальванической развязке входящего потока, который затем дублируется на локальный порт и линию дальней трансляции. Для подключения отображающих устройств предусмотрен стандартный 15-контактный интерфейс типа D-sub HD15.
Ключевым преимуществом данного решения является возможность организации протяженных видеотрасс без потери качества картинки. При использовании неэкранированной витой пары (UTP) максимальная дистанция передачи сигнала превышает 100 метров. Высокая четкость изображения даже на предельных разрешениях гарантируется широкой полосой пропускания, показатель которой составляет более 405 МГц. Такая характеристика позволяет исключить возникновение искажений при работе с высокими частотами.
Для адаптации системы под конкретные условия эксплуатации предусмотрена гибкая настройка параметров. На боковой панели корпуса расположены два поворотных регулятора, отвечающих за коррекцию уровня усиления сигнала и компенсацию амплитудно-частотной характеристики (АЧХ) используемого кабеля. Аппаратная часть исполнена в компактном и надежном форм-факторе Kramer TOOLS. Энергоснабжение устройства осуществляется от источника постоянного тока напряжением 12 В.
Характеристики:
| Входы | 1 вход XGA (разъем HD15F) |
| Выходы | 1 выход XGA (разъем HD15F), 1 выход для витой пары (разъем RJ 45) |
| Тип входов/выходов | Открытые (XGA), закрытые (витая пара) |
| Полоса пропускания сигнала на уровне –3 дБ | 407 МГц |
| Максимальный размах выходного видеосигнала | 1,9 В |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,03% |
| К-фактор | <0,05% (XGA и витая пара CAT5) |
| Отношение сигнал/шум | 74 дБ |
| Регулировки | Уровень: от –1,5 дБ до +2,5 дБ (от VP 200XLT, XGA);от –1 дБ до +2,5 дБ (от VP 200XLT); от –7,7 дБ до +9 дБ (от TP-120, витая пара) |
| Источник питания | =12 В, 140 мА |
| Масса | Около 0,3 кг |
| Габариты (Ш * Г * В) | 12 x 7,5 x 2,5 см |
| Аксессуары | Источник питания |
