VP-200XLTHD
- Бренд: Kramer Electronics
- Модель: VP-200XLTHD
Профессиональный усилитель-распределитель Kramer VP-200XLTHD предназначен для качественной обработки и трансляции видеосигнала стандарта VGA. Устройство обеспечивает одновременную работу двух интерфейсов: локальный выход VGA для подключения монитора и порт на основе витой пары для передачи данных на удаленный приемник. Инженерная реализация включает независимую настройку полярности сигналов синхронизации по вертикальной и горизонтальной осям, что гарантирует совместимость с разнообразным отображающим оборудованием.
Функционал трансмиттера расширен для работы с компонентным видео высокого разрешения. При подключении специализированного адаптера Kramer C-GM/3RVF система поддерживает передачу HDTV сигналов. Это позволяет организовывать надежные линии связи длиной до 100 метров, сохраняя целостность изображения. Поддерживаемый диапазон разрешений охватывает компьютерную графику формата UXGA, а также стандарты высокой четкости: 480p, 576p, 720p, 1080i и 1080p.
Для точной калибровки изображения предусмотрены регуляторы усиления уровня сигнала (диапазон от -1,6 до +1,9 дБ) и эквализации частотной характеристики кабеля (компенсация 0…+4 дБ на частоте 50 МГц). Важным преимуществом модели является технология Power Connect™, позволяющая запитывать пару устройств (передатчик и приемник) от одного внешнего блока питания, передавая электроэнергию непосредственно по линии витой пары.
Аппаратная часть выполнена в компактном защищенном корпусе серии Kramer TOOLS. Для интеграции в серверные инфраструктуры предусмотрена возможность монтажа в стандартную 19-дюймовую стойку при использовании дополнительного адаптера Kramer RK-3T.
Особенности:
- Раздельный выбор полярности сигнала вертикальной и горизонтальной синхронизации
- При использовании переходного кабеля Kramer C-GM/3RVF возможна работа с компонентными HDTV сигналами
- Позволяет организовать линию передачи VGA или HDTV сигналов по витой паре на расстояние до 100 метров
- Поддерживает сигналы компьютерной графики с разрешением до UXGA, HDTV разрешения 480p, 576p, 720p, 1080i, 1080p

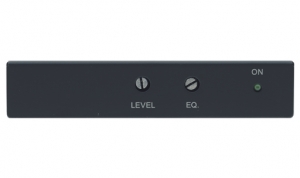

- Предусмотрена возможность регулировки уровня сигнала -1,6…+1,9 дБ и компенсации АЧХ кабеля 0…+4 дБ (50 МГц)
- Оснащен системой Power Connect™, только одно из устройств – приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
- Прибор выполнен в компактном корпусе Kramer TOOLS, возможно крепление в 19" стойку используя Kramer RK-3T
Характеристики:

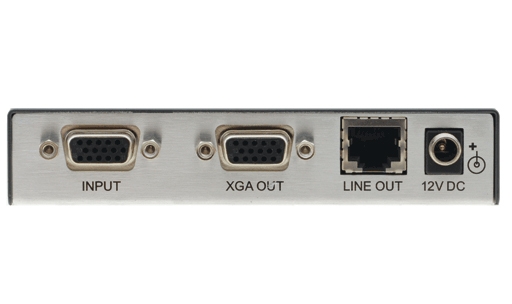

| Входы | 1 - VGA, разъем D-sub HD15 (розетка) |
| Выходы | 1 - VGA, разъем D-sub HD15 (розетка) |
| 1 – витая пара, разъем RJ45 (розетка) | |
| Полоса пропускания (-3 дБ) | 405 МГц |
| Дифференциальное усиление | VGA 0,03%, витая пара 3,3% |
| Дифференциальная фаза | VGA 0,03°, витая пара 0,3° |
| K-фактор | <0,02% |
| Максимальный размах выходного сигнала | VGA 2,4 В, витая пара 1,5 В |
| Отношение сигнал/шум | VGA 78 дБ, витая пара 71 дБ |
| Связь | VGA по постоянному току, витая пара по переменному току |
| Индикация | питание |
| Питание | 12 В, 105 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 120x72x25 мм |
В комплекте:
- Усилитель VP-200XLTHD - 1 шт
- Блок питания 100-240 В, 50/60 Гц на 12 В - 1 шт
- Комплект монтажных скоб - 1 шт
- Руководство пользователя - 1 шт
