VP-22
- Бренд: Kramer Electronics
- Модель: VP-22
VP-22 представляет собой профессиональное решение для обработки и распределения видеосигналов стандарта VGA. Это многофункциональное устройство объединяет в себе функции линейного усилителя, распределителя с коэффициентом 1:2 и процессора видеосигнала, обеспечивая высококачественную передачу изображения.
Ключевые особенности:
Устройство оснащено независимыми регуляторами для каждого активного выхода, позволяющими точно настраивать уровень выходного сигнала и корректировать частотные характеристики. Инновационная система управления обеспечивает возможность регулировки временных задержек как по горизонтальной, так и по вертикальной составляющим изображения.
Для профессионального использования предусмотрена расширенная обработка синхронизирующих сигналов, поддерживающая различные форматы: композитный (RGsB), раздельный (RGBS) и компонентный (RGBHV) синхросигналы.
Технические характеристики:
- Полоса пропускания: 350 МГц

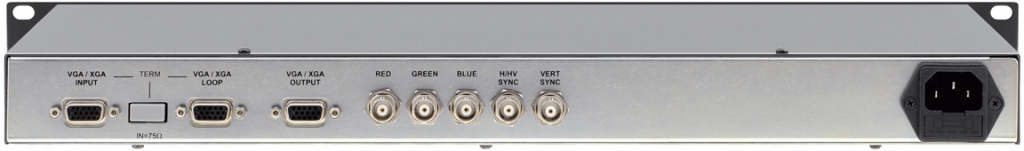

- Входные интерфейсы: 1 × VGA (D-sub HD15, розетка)
- Выходные интерфейсы:
- 1 × активный выход VGA (D-sub HD15, розетка)
- 1 × проходной выход VGA (D-sub HD15, розетка)
- 1 × выход сигнала компонентного формата (BNC, розетка)
Характеристики:
| Входы | 1 VGA/XGA, проходное гнездо, разъем HD15F, переключатель эквивалентной нагрузки 75 Ом |
| Выходы | 1 VGA/XGA, разъем HD 15F; аналоговый R, G (с синхросигналом или без него), B - 0,7 В / 75 Ом, H (или композитный синхросигнал) и V синхросигнал, уровень ТТЛ, разъем BNC |
| Полоса пропускания видеосигнала | 350 МГц на уровне -3 дБ |
| Дифференциальная фаза | 0,05° |
| Дифференциальное усиление | 0,05 % |
| К-фактор | Менее 0,05 % (без контроля АЧХ) |
| Отношение сигнал/шум | 76 дБ |
| Регулировки | Контроль АЧХ - до +8 дБ; уровнь сигнала до +6 дБ; величина задержки синхросигнала по вертикали и по горизонтали; управление смещением горизонтальной и вертикальной составляющих синхросигнала |
| Источник питания | ~230 В, 50/60 Гц, максимум 4 ВА |
| Масса | Около 2,4 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1U; устанавливается в стандартную 19” стойку |
| Аксессуары | Сетевой шнур |
Применение
- Контроль АЧХ и коррекция задержки синхросигнала в графических системах с высоким уровнем разрешения

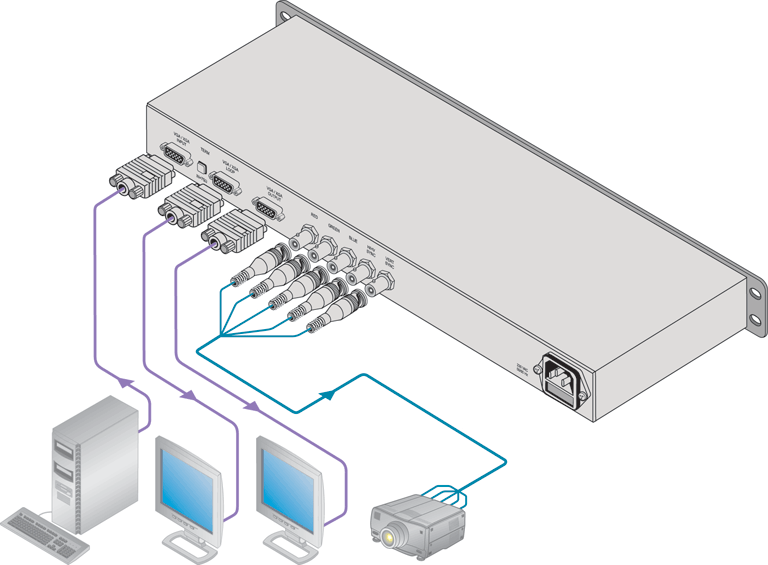

- Распределение сигналов VGA на удаленные компьютерные рабочие станции
