VP-2x2
- Бренд: Kramer Electronics
- Модель: VP-2x2

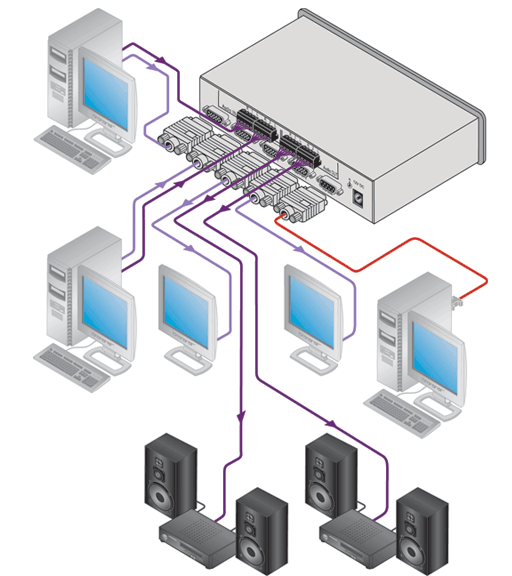

Профессиональный матричный коммутатор Kramer VP-2x2 представляет собой надежное аппаратное решение для маршрутизации видеосигналов стандарта VGA и симметричных стереофонических аудиопотоков. Устройство реализует схему коммутации два входа на два выхода, обеспечивая гибкое распределение источников сигнала в профессиональных AV-системах.
Ключевой особенностью архитектуры является широкая полоса пропускания свыше 400 МГц. Это гарантирует полную прозрачность тракта для графических разрешений вплоть до UXGA, включая промежуточные форматы XGA и стандартный VGA, без потери качества изображения. Логика переключения звукового сопровождения настраивается пользователем: аудиоканал может следовать за видеосигналом или маршрутизироваться независимо.
Для оптимизации работы в сложных сценариях предусмотрена функция TAKE. Она позволяет сформировать очередь нескольких переключений и активировать их синхронно одним касанием, исключая промежуточные состояния. Защита от несанкционированного или случайного изменения настроек реализуется через кнопку LOCK, блокирующую органы управления на лицевой панели. Контроль оборудования возможен как локально через физические переключатели, так и дистанционно посредством интерфейса RS-232, что удобно для интеграции в системы автоматизации.
Конструктив модели адаптирован для установки в стандартную 19-дюймовую серверную стойку при использовании дополнительного адаптера RK-80. Энергоснабжение осуществляется от входящего в поставку блока питания 12 В. Для централизованного питания нескольких единиц оборудования допускается применение опционального адаптера VA-50P, способного обслуживать до шести совместимых приборов Kramer с потреблением 12 В.
Характеристики:

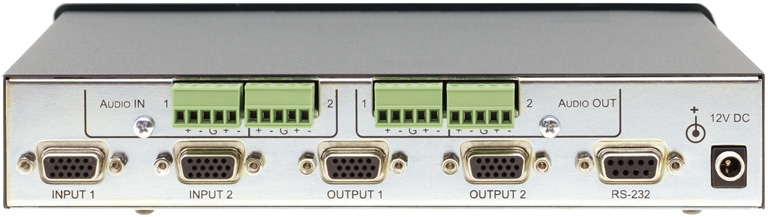

| Входы | 2 VGA / UXGA, разъемы HD15F; 2 аудио стерео симметричных, отсоединяемые клеммные модульные разъемы |
| Выходы | 2 VGA / UXGA, разъемы HD15F; 2 аудио стерео симметричных, отсоединяемые клеммные модульные разъемы |
| Тип входа | открытый |
| Полоса пропускания видеосигнала | 400 МГц на уровне -3 дБ |
| Максимальный уровень выходного видеосигнала | 1,7 В |
| Дифференциальная фаза | 0,05% |
| Дифференциальное усиление | 0,05% |
| К-фактор | менее 0,05% |
| Отношение видеосигнал/шум | 78,3 дБ |
| Перекрестные помехи (видео) | -43 дБ на 5 МГц |
| Коэффициент гармоник | менее 0,049% |
| Полоса пропускания аудиосигнала | 100 кГц на уровне -3 дБ |
| Отношение аудиосигнал/шум | 95 дБ, невзвешенное |
| Перекрестные помехи (аудио) | -77 дБ на 1 кГц |
| Максимальный уровень выходного аудиосигнала | 7,2 В |
| Регулировки | сенсорные переключатели на передней панели, интерфейс RS-232 |
| 2-я гармоника | менее 0,003% |
| Источник питания | 12 В, 150 мА |
| Масса | около 1,1 кг |
| Габариты (Ш * Г * В) | 22 х 18 х 4,5 см |
| Опции | адаптер RK-80 для установки в стандартную 19" стойку |
| Аксессуары | блок питания |
Применение
- Медицинское видеооборудование
- Переключение источников сигналов XGA, VGA и UXGA в компьютерных системах
