VP-300T

Бренд: Kramer Electronics
Модель: VP-300T

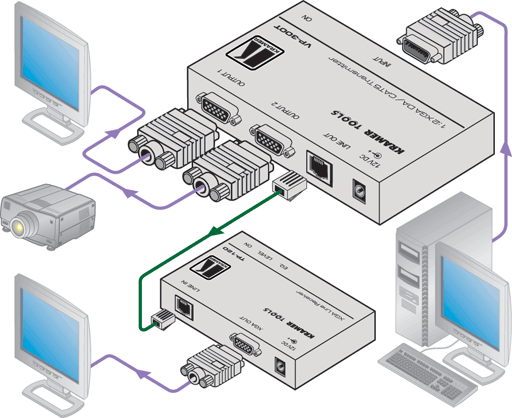

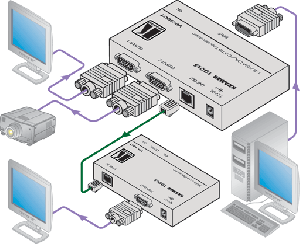

Устройство VP-300T представляет собой профессиональное решение для распределения и трансляции аналоговой видеосигнализации стандарта VGA. Аппарат функционирует как усилитель-распределитель с конфигурацией 1:2, дополненный возможностью отправки данных через кабельную систему на основе витой пары. Входной поток подвергается процедуре буферизации и гальванической развязки, после чего дублируется на два полноценных порта VGA, а также направляется на специализированный выход для дальней передачи по сети.

Для организации магистралей допускается применение неэкранированной витой пары (UTP) пятой категории. Такая архитектура позволяет преодолевать расстояния свыше 100 метров без существенной деградации изображения. Высокая четкость графики на максимальных разрешениях обеспечивается расширенной полосой пропускания, показатель которой превышает 420 МГц. Это исключает появление артефактов и искажений в видеопотоке.

Важной особенностью модели является наличие специализированного переключателя для управления идентификационным битом (ID Bit), что упрощает настройку взаимодействия с дисплеями. Конструктивно девайс собран в защищенном корпусе серии Kramer TOOLS. Для работы оборудования требуется источник постоянного тока напряжением 12 В.

Характеристики:

Входы	1 вход XGA (разъем HD15F)
Выходы	2 выхода XGA (разъемы HD15F) 1 выход для витой пары (разъем RJ-45)
Тип входов/выходов	Открытые (XGA), закрытые (витая пара)
Полоса пропускания видеосигнала	439 МГц на уровне –3 дБ
Максимальный размах выходного видеосигнала	1,9 В (при совместном использовании VP-300T с TP-120)
Дифференциальная фаза	0,05°
Дифференциальное усиление	0,05%
К-фактор	<0,05%
Отношение сигнал/шум	76 дБ (все параметры измерены с кабелем на витой паре 30 м)
Регулировки	Уровень от –8,9 дБ до 3,9 дБ (витая пара). Компенсация АЧХ от 0 до 30 дБ (витая пара)
Источник питания	12 В, 130 мА
Масса	0,3 кг
Габариты (Ш * Г * В)	12 x 7,5 x 2,5 см
Аксессуары	Источник питания
