VP-4x4xl
- Бренд: Kramer Electronics
- Модель: VP-4x4xl
Профессиональный матричный коммутатор модели VP-4x4xl разработан для эффективной маршрутизации сигналов компьютерной графики высокого разрешения (от формата VGA до UXGA и выше) совместно с балансным стереофоническим звуком. Архитектура устройства обеспечивает гибкое распределение потоков: любой входной источник может быть направлен на конкретный выход или транслирован одновременно на все выходные порты.
Высокое качество передачи видеоданных гарантируется широкой полосой пропускания, составляющей 300 МГц (по уровню -3 дБ) даже в условиях полной нагрузки. Это делает аппарат полностью совместимым с стандартами HDTV и обеспечивает стабильную работу с современными графическими разрешениями. Ключевой технической особенностью является технология переключения сигналов в интервале кадрового гасящего импульса. Данная функция, дополненная регулируемой задержкой до 3,5 секунды, позволяет осуществлять коммутацию без визуальных артефактов и подрывов изображения, что критически важно для презентационного оборудования.
Аудио и видео тракты могут обрабатываться как связно, так и независимо друг от друга, что расширяет возможности настройки системы. Для управления предусмотрен многоуровневый интерфейс: локальные кнопки на лицевой панели, а также дистанционные порты RS-232 и RS-485. Для интеграции с персональным компьютером бесплатно предоставляется специализированное ПО K-Router® для операционной системы Windows.
Функциональность устройства расширена встроенной памятью для хранения и быстрого вызова конфигураций, программируемой кнопкой Take для подтверждения действий и защитной блокировкой органов управления на передней панели. Конструктивно прибор выполнен в корпусе стандарта 1U для установки в 19-дюймовую стойку, необходимый монтажный комплект поставляется вместе с оборудованием.
Особенности:
- широкая полоса пропускания - 300 МГц (-3 дБ) при полной нагрузке
- совместимость с HDTV
- управление: кнопки на передней панели, интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно)
- блокировка кнопок передней панели
- программируемая кнопка Take
- встроенная память для быстрого вызова настроек коммутатора
- коммутация в интервале кадрового гасящего импульса с регулируемой задержкой до 3,5 с. обеспечивает переключение без подрывов изображения
- раздельная коммутация видео- и аудиосигнала
- стандартный корпус для установки в 19" стойку высотой 1U (монтажные элементы в комплекте)
Характеристики:

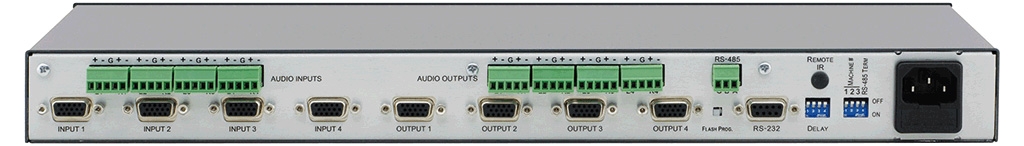

| Входы | 4- VGA, разъемы D-sub HD15 (розетки) |
| 4- балансное аудио стерео, клеммный блок | |
| Входы | 4- VGA, разъемы D-sub HD15 (розетки) |
| 4- балансное аудио стерео, клеммный блок | |
| Полоса пропускания сигнала (-3 дБ) | видеосигнал 300 МГц, аудиосигнал 77 кГц |
| Максимальный размах выходного видеосигнала | видеосигнал 2,9 В, аудиосигнал 17 В |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,07% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | видеосигнал 73,5 дБ (5 МГц), аудиосигнал 96 дБ (невзвешенное значение) |
| Управление | кнопки на передней панели, интерфейсы RS-485 и RS-232, ИК пульт ДУ |
| Источник питания | ~100-240 В, 3 ВА |
| Коэффициент второй гармоники (канал звука) | 0,002% (1 кГц) |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,023% (1 кГц) |
| Перекрестные помехи при наихудших условиях | видеосигнал -54 дБ (5 МГц), аудиосигнал -72 дБ (1 МГц) |
| Связь | видеосигнал по постоянному току, аудиосигнал по переменному току (входы), по постоянному току (выход) |
| Габаритные размеры (ШхГхВ) | 48,3 x 17,8 x 4,5 см (1U) |
| Масса | 2,7 кг |
Применение
- дисплейные комплексы
- оборудование для обслуживания массовых мероприятий
- презентационные и мультимедийные системы
- школы, учреждения, организации
