VP-4x8AK

Бренд: Kramer Electronics
Модель: VP-4x8AK

Модель VP-4x8AK представляет собой высокопроизводительное решение для распределения компьютерных видеосигналов и сопутствующего звука. Устройство классифицируется как матричный маршрутизатор формата 4 на 8, позволяющий направлять любой из четырех входных источников на восемь независимых выходных каналов в произвольной конфигурации. Аппарат оптимизирован для работы с графическим разрешением вплоть до UXGA и обеспечивает параллельную передачу небалансного стереофонического аудио, преобразуя его на выходе в балансный формат для повышения качества звукового тракта.

Технические возможности и обработка сигнала Оборудование характеризуется расширенной полосой пропускания, достигающей 360 МГц (по уровню –3 дБ), что гарантирует четкую картинку без искажений. Заявлена полная совместимость стандартов с системами высокой четкости HDTV. Для стабилизации изображения применена фирменная технология восстановления синхронизации KR-ISP™. Данная функция нормализует уровень синхроимпульсов, обеспечивая корректную работу с компьютерами различных архитектур и видеокарт. При необходимости алгоритм обработки синхросигнала может быть деактивирован пользователем.

Логика переключения и индикация Интерфейс устройства снабжен функциональной клавишей Take, позволяющей активировать заранее настроенную схему коммутации одномоментно. Для удобства эксплуатации реализована система памяти, сохраняющая конфигурации состояний матрицы для оперативной загрузки. Важной особенностью является режим бесшовного перехода (Delayed Switching™), который исключает визуальные артефакты при переключении между несинхронизированными источниками. Длительность плавного перехода регулируется в диапазоне от 0 до 3,5 секунды.

Визуальный контроль упрощен благодаря функции Active Input™ Reporting: светодиодная подсветка клавиш выбора входа активируется автоматически при обнаружении видеосигнала на соответствующем порту. Все видеовходы и выходы выполнены по схеме связи по постоянному току (DC coupled).

Управление и интеграция Администрирование коммутатора возможно несколькими способами:

Локально через кнопки на лицевой панели.
Дистанционно посредством инфракрасного пульта (поставляется в комплекте).
Через промышленные интерфейсы RS-232 и RS-485.
По сети Ethernet благодаря встроенному веб-серверу.
С помощью ПК под управлением ОС Windows через бесплатное ПО K-Router.

Для предотвращения несанкционированного доступа предусмотрена функция блокировки органов управления на передней панели.

Аудиотракт и конструктив Пользователь получает возможность индивидуальной настройки уровня громкости аудиосигнала как на входах, так и на выходах. Устройство оснащено универсальным блоком питания, работающим в сети переменного тока напряжением от 100 до 240 В. Корпус выполнен в стандартном форм-факторе 2U для монтажа в 19-дюймовую серверную стойку. Комплектация включает необходимые крепежные уголки для установки в стойку.

Особенности:

широкая полоса пропускания - 360 МГц (–3 дБ)
совместимость с HDTV
усовершенствованная система обработки синхросигнала Kramer KR-ISP™ (с возможностью отключения) восстанавливает нормальный уровень синхроимпульсов для обеспечения совместимости c компьютерами различных типов
ячейки памяти для хранения и быстрого вызова состояний коммутатора
удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
функция активного извещения Active Input™ Reporting: автоматическое включение подсветки кнопок выбора соответствующего входа при наличии видеосигнала
режим задержанного переключения (Delayed Switching™) - переключение между несинхронизированными источниками без подрывов изображения с заданием длительности перехода от 0 до 3,5 секунд
входы и выходы со связью по постоянному току
возможность блокирования передней панели
регулировка уровня аудиосигнала на каждом входе и выходе
разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта дистанционного управления (входит в комплект), через сеть Ethernet (встроенный веб-сервер)
универсальный источник питания ~100 - 240 В
стандартный корпус высотой 2U для установки в 19-дюймовую стойку. В комплект входят монтажные уголки

Характеристики:

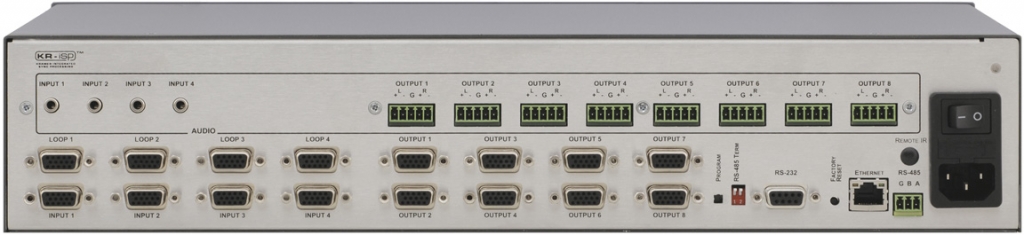

Входы	4 - VGA, разъемы D-sub HD-15 (розетки)
	4 - аудио стерео, разъемы 3,5 мм mini jack (розетки)
Выходы	8 - VGA, разъемы D-sub HD-15 (розетки)
	8 - балансное аудио стерео, съемные клеммные блоки
Полоса пропускания (–3 дБ)	видеосигнал 360 МГц, аудиосигнал 22 кГц
Максимальный размах выходного сигнала	видеосигнал 2,3 В, аудиосигнал 3,2 dBu
Дифференциальное усиление	0,05%
Дифференциальная фаза	0,05%
К-фактор	<0,05%
Отношение сигнал/шум	видеосигнал 66 дБ (5 МГц), аудиосигнал 82 дБ
Коэффициент нелинейных искажений аудиотракта + шум	0,24%
Коэффициент второй гармоники аудиотракта	0,002%
Связь	видеосигнал по постоянному току, аудиосигнал по переменному току
Перекрестная помеха при наихудших условиях	видеосигнал –52 дБ (5 МГц), аудиосигнал балансный –70 дБ (20 кГц)
Управление	кнопки передней панели, интерфейсы RS-232, RS-485, и Ethernet, инфракрасный пульт
Питание	~100 - 240 В, 19 ВА
Габаритные размеры (Ш х Г х В)	48,3 х 17,8 х 9 см (2U)
Масса	3,8 кг
В комплекте	сетевой шнур, внешний инфракрасный приемник, уголки для установки в стойку

Применение

профессиональные системы отображения информации и воспроизведения звука, в которых требуется применение матричного коммутатора
выбор источников и приемников сигнала в мультимедийных и презентационных системах
