VP-5T
- Бренд: Kramer Electronics
- Модель: VP-5T
Модель VP-5T представляет собой высокопроизводительное устройство класса «усилитель-распределитель», предназначенное для работы с аналоговым видеосигналом стандарта VGA. Данный сплиттер разработан для задач, требующих надежной трансляции изображения на несколько дисплеев одновременно с сохранением максимальной четкости картинки.

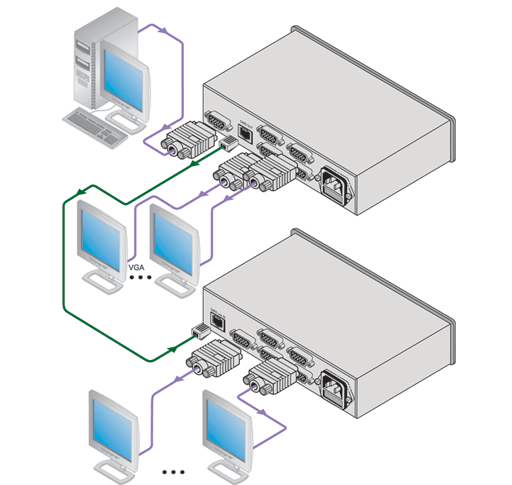

Принцип работы и архитектура сигналов Оборудование принимает видеопоток через единственный входной разъем. Внутри корпуса осуществляется качественная буферизация и гальваническая развязка входного данных, после чего сигнал размножается на четыре идентичных локальных выхода VGA. Особенностью данной модели является наличие дополнительного канала передачи данных через кабельную линию на основе витой пары. Это позволяет транслировать изображение на удаленный приемник, значительно расширяя возможности инсталляции.
Технические характеристики и качество передачи Ключевым преимуществом VP-5T является расширенная полоса пропускания, превышающая отметку в 420 МГц. Такой запас частот гарантирует целостность видеопотока без искажений, артефактов или потери резкости даже при использовании максимальных разрешений матриц. При организации удаленного подключения через неэкранированную витую пару (UTP) система обеспечивает стабильную передачу данных на дистанции свыше 100 метров, что делает прибор идеальным решением для конференц-залов, учебных аудиторий и диспетчерских пунктов.
Управление и настройка Для адаптации под конкретные условия эксплуатации передняя панель оснащена регулятором, позволяющим компенсировать частотную характеристику (АЧХ) соединительного кабеля. Это устраняет затухание сигнала на высоких частотах при большой длине трассы. Также предусмотрены два переключателя, управляющие битом идентификации (ID bit), что обеспечивает корректное распознавание оборудования со стороны источника видеосигнала.
Конструктивное исполнение и питание Устройство рассчитано на стационарную установку в профессиональные серверные шкафы. Корпус имеет половинную ширину относительно стандартного 19-дюймового монтажного конструктива, что позволяет рационально использовать пространство в стойке. Электропитание осуществляется напрямую от сети переменного тока, что упрощает схему подключения и исключает необходимость во внешних блоках питания.
Характеристики:

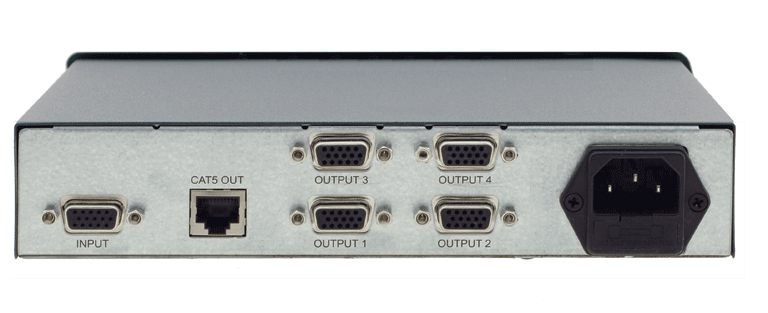

| Входы | 1 вход XGA (разъем HD15F) |
| Выходы | 4 выхода XGA (разъемы HD15), 1 выход для витой пары (разъем RJ-45) |
| Тип входов/выходов | Открытые (XGA), закрытые (витая пара) |
| Полоса пропускания сигнала на уровне –3 дБ | 445 МГц |
| Максимальный размах выходного видеосигнала | 1,7 В |
| Дифференциальная фаза | 0,08° |
| Дифференциальное усиление | 0,8% |
| К-фактор | 0,1% (XGA) |
| Отношение сигнал/шум | 76 дБ (все параметры измерены с кабелем на витой паре 30 м) |
| Регулировки | Уровень от –7,4 дБ до 3,5 дБ (витая пара). АЧХ от 0 до 37,8 дБ на 50 МГц (витая пара) |
| Источник питания | ~230 В, 50/60 Гц (115 В для США), 13 ВА |
| Масса | 1,2 кг |
| Габариты (Ш * Г * В) | 22 x 18 x 4,5 см (половина 19” конструктива) |
| Аксессуары | Сетевой шнур |
