VP-66ETH
- Бренд: Kramer Electronics
- Модель: VP-66ETH
VP-66ETH: Профессиональный матричный коммутатор 6×6 для маршрутизации видеосигналов RGBHV и сбалансированного стереозвука
Устройство VP-66ETH спроектировано для эксплуатации в профессиональных мультимедийных комплексах, где требуется надёжная маршрутизация аналоговых сигналов высокого разрешения и компьютерной графики. Архитектура истинной матрицы обеспечивает гибкую коммутацию формата 6 входов на 6 выходов: любой источник может быть направлен на произвольный приёмник, распределён по нескольким линиям или продублирован на все выходные порты одновременно. Аппаратная платформа адаптирована под работу в гетерогенных средах, поддерживая одновременную передачу композитных (Y/C), компонентных (YUV) и RGBHV-потоков без необходимости внешних преобразователей.
Внутренняя структура видеотракта включает три широкополосных канала для передачи цветовых компонент (красный, зелёный, синий) и два логических канала для TTL-сигналов горизонтальной и вертикальной синхронизации. Алгоритм переключения привязан к периоду кадрового гашения, что гарантирует полное отсутствие артефактов, разрывов и мерцания при условии подачи общего синхросигнала от всех источников. Для повышения оперативности внедрена функция независимого маршрутизирования аудиопотоков и видеоданных, а также система энергонезависимой памяти для сохранения готовых пресетов конфигураций. Оператор может заранее выстроить очередь переключений и активировать весь пакет команд мгновенно с помощью аппаратной клавиши TAKE.
Интеграция в управляемые инфраструктуры реализована через многоуровневый интерфейс. Локальное управление осуществляется кнопками лицевой панели, а удалённый контроль поддерживается протоколами RS-232, RS-485 и встроенным сетевым портом Ethernet. Сетевое взаимодействие позволяет администрировать устройство через локальную сеть, интернет или модемное соединение по выделенному IP-адресу без дополнительных шлюзов. Дополнительно предусмотрена полная совместимость с ИК-пультом Kramer RC-IR1 для быстрого ручного управления в полевых условиях. Корпус устройства выполнен из усиленных материалов, соответствует стандарту монтажа 19 дюймов и занимает 3 юнита вертикального пространства (3U). Пропускная способность видеотракта достигает 300 МГц, что гарантирует сохранение исходной детализации, цветовой точности и фазовой стабильности даже в системах с экстремальными требованиями к качеству сигнала.
Характеристики:

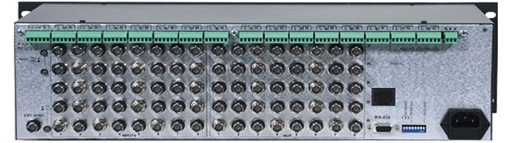

| Входы | группы входов содержат: каналы RGB (0,7 В, 75 Ом, разъемы BNC); каналы строчной и кадровой синхронизации, (ТТЛ, импеданс 510 Ом), или уровень видео (0,7 В, 75 Ом), разъемы BNC; каналы балансного стерео аудио, (+4 дБм, 33 кОм, съемные клеммные блоки); VP-66ETH: 6 групп входов |
| Выходы | группы выходов содержат: каналы RGB (0,7 В, 75 Ом, разъемы BNC); каналы строчной и кадровой синхронизации, (ТТЛ, импеданс 510 Ом), или уровень видео (0,7 В, 75 Ом), разъемы BNC; каналы балансного стерео аудио, (+4 дБм, 33 кОм, съемные клеммные блоки); VP-66ETH: 6 групп выходов |
| Полоса пропускания сигнала на уровне -3 дБ | видео: 300 МГц при полной нагрузке; аудио: 100 кГц |
| Максимальный размах выходного видеосигнала | видео: 0,7 В (RGB); аудио:+4 дБм на нагрузке 150 Ом (максимум 24 В) |
| Отношение сигнал/шум | видео: 74 дБ; аудиосигнал: 84 дБ (размах 1 В, невзвешенное значение) |
| Перекрестные искажения (полные) | видео: <-50 дБ на 5 МГц |
| Коэффициент гармоник + шум (аудио) | 0,025% (1 В, 1 кГц) |
| Управление | ручное, через интерфейсы RS-232, RS-485 и Ethernet |
| Максимальное выходное питание | сеть 230 В, 50/60 Гц, (115 В для США) |
| Масса | около 5,5 кг |
| Габариты (Ш * Г * В) | 48,3 x 17,8 x 13,5 см (3U) |
| Аксессуары | сетевой шнур, нуль-модемный адаптер, управляющая программа для Windows®, программа управления конфигурацией и перенаправления последовательного порта XPort для Windows® |
