VP-6xl
- Бренд: Kramer Electronics
- Модель: VP-6xl
Модель VP-6XL от бренда Kramer — профессиональный усилитель-распределитель для обработки видеосигналов формата VGA. Устройство разделяет один входной сигнал на шесть идентичных выходных линий, обеспечивая синхронную передачу изображения на множество дисплеев.
Технические возможности устройства включают поддержку графики высокой чёткости, в том числе стандарта UXGA.
Коммутация реализована через интерфейсы открытого типа. Конструкция отличается повышенной прочностью, что делает устройство пригодным для интенсивной эксплуатации. Габариты корпуса адаптированы под установку в стандартную 19-дюймовую телекоммуникационную стойку, занимая всего 1U (один юнит) по высоте.
При совместном использовании с другими матричными коммутаторами и сплиттерами Kramer этот модуль позволяет строить отказоустойчивые и гибкие системы маршрутизации аналогового видео.
Характеристики:
| Входы | 1 аналоговый RGB, 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ, разъемы HD15F |

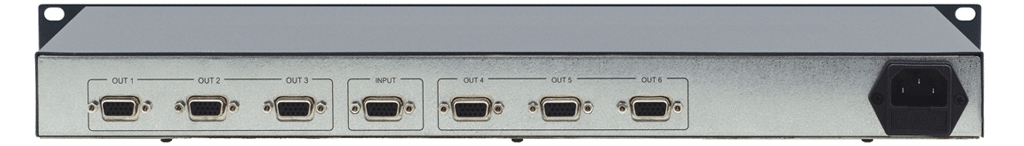

| Выходы | 6 аналоговых RGB, 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ, разъемы HD15F |
| Тип входа | Открытый |
| Полоса пропускания видеосигнала | 400 МГц на уровне -3 дБ |
| Дифференциальная фаза | 0,05° |
| Дифференциальное усиление | 0,03 % |
| К-фактор | Менее 0,05 % |
| Отношение сигнал/шум | 75,8 дБ |
| Источник питания | ~230 В, 50/60 Гц, 7,4 ВА |
| Масса | Около 2,4 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1U; устанавливается в стандартную 19” стойку |
| Аксессуары | Сетевой шнур |
Применение
- Многоканальный усилитель-распределитель видеосигналов различных форматов (при использовании согласующих кабелей)
- Распределение сигналов VGA/XGA на несколько мониторов или проекторов
- Создание разветвленных систем обработки сигналов (при совмещении с другими устройствами Kramer)
