VP-72
- Бренд: Kramer Electronics
- Модель: VP-72
VP-72 представляет собой профессиональный многоформатный усилитель-распределитель видеосигналов, спроектированный для бесшовной интеграции с цифровыми масштабаторами и матричными коммутаторами линейки ProScale™. Аппаратная платформа обеспечивает одновременную маршрутизацию семи независимых видеопотоков с коэффициентом распределения 1:2 по каждому тракту. Конфигурация включает два канала композитного видео с разъёмами BNC, два интерфейса раздельных сигналов яркости и цветности (YC) на 4-контактных коннекторах, два маршрута VGA на стандартизированных разъёмах HD15 и один компонентный канал YUV на BNC. Каждый видеотракт оснащён независимыми регуляторами коэффициента усиления и коррекции частотной характеристики (АЧХ), что позволяет компенсировать затухание линий передачи и сохранять чёткость изображения на значительных расстояниях.

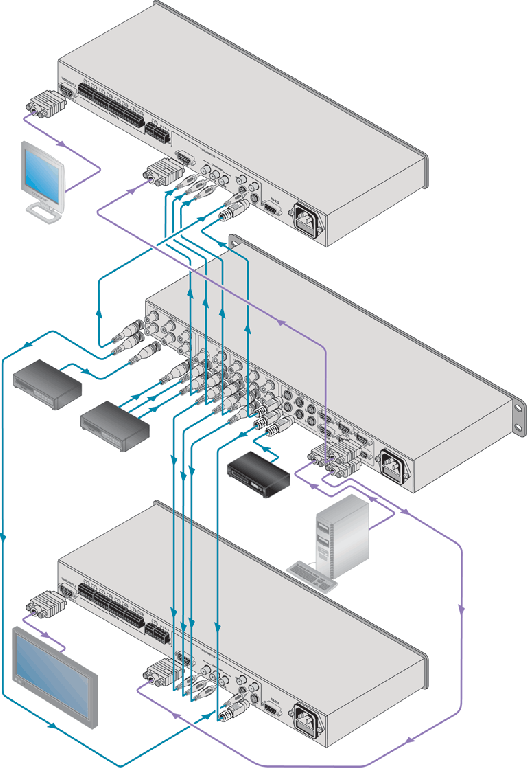

При включении в инфраструктуру на базе контроллеров ProScale™ устройство реализует режим параллельной обработки: один процессор получает сигнал для предпросмотра и калибровки, тогда как второй выводит готовую программу в эфир или на записывающие узлы. Аппаратная архитектура гарантирует полосу пропускания свыше 400 МГц, обеспечивая корректную передачу широкополосных аналоговых сигналов без искажения фронтов и деградации цветности. Помимо работы в специализированных вещательных комплексах, модуль может эксплуатироваться как автономный 7-входовой дистрибьютор для распределения сигналов любых аналоговых видеосистем.
Конструкция оптимизирована для профессиональных инсталляций: корпус соответствует стандарту 19 дюймов, высота шасси составляет 1U, что позволяет эффективно использовать пространство в серверных и аппаратных стойках. Питание организовано через импульсный преобразователь с автоматическим диапазоном входного напряжения 110–240 В переменного тока при частоте 50/60 Гц, обеспечивая стабильную работу оборудования в условиях непрерывной эксплуатации без дополнительного конфигурирования.
Характеристики:
| Входы | 2 х CV на разъёмах BNC; 2 x YC на разъёмах «4p»; распределители-усилители; коммутационное и преобразующее оборудование 1 x YUV на разъёмах BNC; 2 x VGA/UXGA на разъёмах HD-15F |
| Выходы | 4 x CV на разъёмах BNC; 4 x YC на разъёмах «4p»; 2 x YUV на разъёмах BNC; 4 x VGA/UXGA на разъёмах HD-15F |
| Тип входа | открытый |
| Полоса пропускания сигнала на уровне -3 дБ | 500 МГц (CV); 520 МГц (канал «Y», YC); 470 МГц (канал «Y», YUV); 485 МГц (канал «R», VGA) |
| Максимальный уровень выходного сигнала | 2,4 В (дв. ампл.) / 75 Ом (CV); 2,5 В (дв. ампл.) / 75 Ом (канал «Y»; YC); 2,3 В (дв. ампл.) / 75 Ом (канал «Y», YUV); 2,5 В (дв. ампл.) / 75 Ом («R», VGA) при 100% белом поле |
| Дифференциальная фаза | не хуже 0,02° |
| Дифференциальное усиление | не хуже 0,04 % |
| К-фактор | не хуже <0,05 % |
| Отношение видеосигнал/шум | не хуже 75 дБ |
| Перекрестная помеха | не хуже -61 дБ |
| Управление | регуляторы усиления и АЧХ под шлиц на днище прибора для всех видеоканалов; переключение ID bit для графических входов |
| Источник питания | универсальный ~100-240 В, 3,5 ВА |
| Масса | около 2,6 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1 U, для монтажа в стойку |
| Аксессуары | сетевой шнур |
Применение
- Видео/графические студии, требующие многоформатного распределения видеосигналов
- Презентационные системы, в которых требуется предварительный просмотр результата
- Сценическое оборудование, образование
