VP-81xl
- Бренд: Kramer Electronics
- Модель: VP-81xl

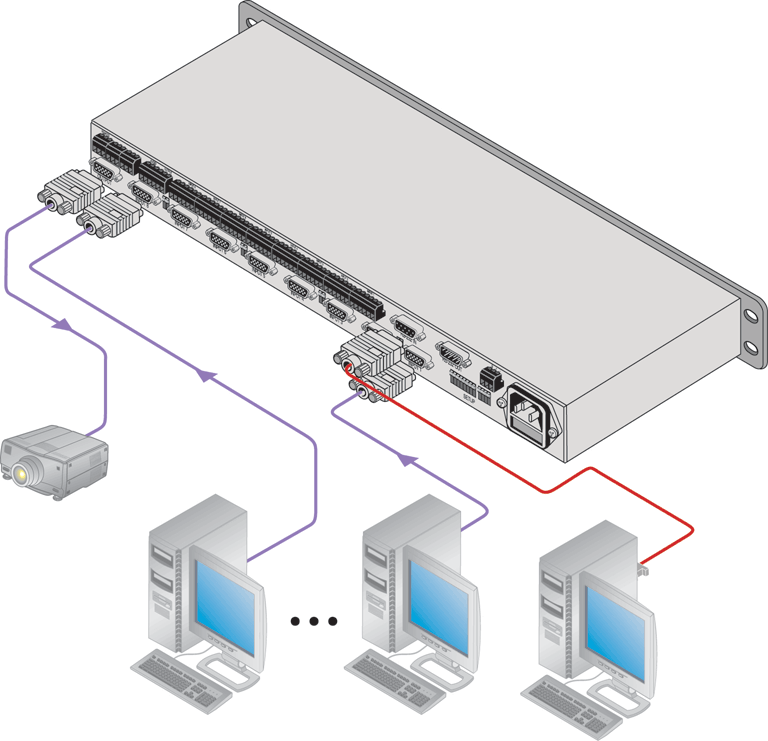

Модель VP-81xl представляет собой профессиональное решение для маршрутизации мультимедийных сигналов, предназначенное для работы в сложных аудио-видео системах. Устройство обеспечивает коммутацию компьютерной графики стандарта VGA одновременно с балансным стереофоническим звуком. Архитектура прибора построена по схеме «восемь входов — один выход», что позволяет оператору выбирать источник сигнала из восьми доступных и транслировать его на единственное устройство отображения или воспроизведения.
Ключевым преимуществом данной модели является высокая производительность видеотракта. Широкополосная конструкция гарантирует пропускание сигнала частотой до 500 МГц (по уровню -3 дБ), что обеспечивает отличную четкость изображения и полную совместимость с форматами высокой четкости HDTV. Важной особенностью является независимая маршрутизация аудиоканалов: звук может переключаться отдельно от видеопотока, что расширяет возможности настройки системы.
Интеграция VP-81xl в существующую инфраструктуру упрощена благодаря универсальной системе управления. Пользователь может контролировать работу коммутатора несколькими способами: напрямую с лицевой панели, используя инфракрасный пульт дистанционного управления (поставляется в комплекте), либо через автоматизированные интерфейсы. Поддерживается подключение по протоколам RS-232 и RS-485, а также управление путем замыкания сухих контактов. Для работы через порт RS-232 в пакет поставки включено специализированное ПО K-Router™ для операционной системы Windows.
Для масштабирования систем предусмотрена функция каскадного соединения нескольких устройств. Каждый вход снабжен идентифицирующим битом, что облегчает мониторинг состояния каналов. Корпус изделия выполнен в соответствии со стандартами профессионального оборудования: он адаптирован для установки в 19-дюймовую серверную стойку и занимает всего 1U по высоте, что позволяет экономить пространство в телекоммуникационных шкафах.
Особенности:
- Широкая полоса пропускания - 500 МГц на уровне -3 дБ
- Совместимость с HDTV
- Гибкое управление прибором: с передней панели, через интерфейс RS-232 (управляющая программа K-Router™ для Windows® входит в комплект), через интерфейс RS-485, путем замыкания контактов, с инфракрасного пульта дистанционного управления (входит в комплект)
- Имеется возможность каскадного включения нескольких коммутаторов
- Управление идентификационным битом для каждого входа
- Отдельная от видеосигнала коммутация аудиовходов
- Стандартный типоразмер корпуса для 19-дюймовой стойки, высота 1U
Характеристики:
| Входы | 8 аналоговых входов RGB - размах 0,7 В, импеданс 75 Ом, строчные и кадровые синхроимпульсы ТТЛ-уровня, разъемы HD15F; 8 входов балансного стереофонического аудиосигнала, типовое значение уровня +4 дБм, съемные клеммные блоки |
| Выходы | 1 аналоговый выход RGB - размах 0,7 В, импеданс 75 Ом, строчные и кадровые синхроимпульсы ТТЛ-уровня, разъем HD15F;1 выход балансного стереофонического аудиосигнала, типовое значение уровня +4 дБм, съемные клеммные блоки |
| Полоса пропускания видеосигнала | видеосигнал: более 500 МГц; аудиосигнал: 100 кГц |
| Максимальный размах выходного видеосигнала | видеосигнал: 2 В; аудиосигнал: 26 дБм |
| Отношение сигнал/шум | видеосигнал: 73 дБ; аудиосигнал: более 83 дБ |
| Источник питания | сеть 230 В, 50/60 Гц (115 В для США), не более 12 ВА |
| Масса | около 2,7 кг |
| Аксессуары | сетевой шнур, нуль-модемный адаптер, управляющая программа Kramer для Windows®, инфракрасный пульт дистанционного управления |
| Коэффициент второй гармоники (канал звука) | <0,003% |
| Перекрестные помехи при наихудших условиях | видеосигнал: -47 дБ на 5 МГц; аудиосигнал: -65 дБ на 1 кГц |
