VP-8x8A
- Бренд: Kramer Electronics
- Модель: VP-8x8A
Модель VP-8x8A представляет собой высокопроизводительное оборудование для маршрутизации видеосигналов компьютерного стандарта VGA и стереофонических аудиопотоков. Данный матричный переключатель формата 8 на 8 предоставляет максимальную гибкость при построении систем отображения информации, позволяя направлять данные от восьми независимых источников к восьми приемникам в любой произвольной конфигурации. Кроме того, устройство поддерживает режим широковещательной передачи, когда сигнал с одного входа транслируется одновременно на все выходные порты.

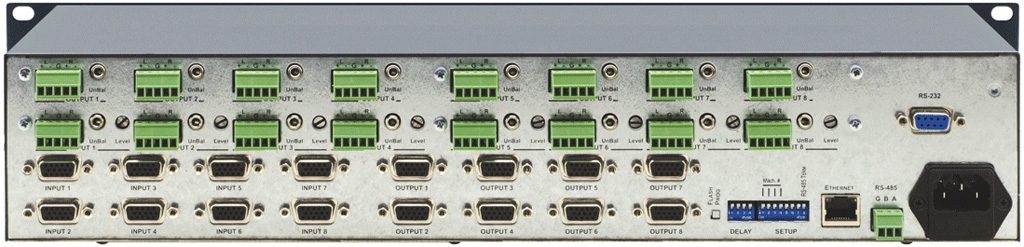

Для подключения видеоканала предусмотрены разъемы HD15, обеспечивающие надежный контакт. Аудиотракт обладает универсальностью: для балансного стереосигнала используются съемные клеммные колодки, а для небалансного подключения — стандартные разъемы 3,5 мм. Важной особенностью является возможность как совместной, так и раздельной коммутации видео и звука, что расширяет сценарии использования оборудования в инсталляциях любой сложности.
Качество передачи изображения находится на высшем уровне благодаря широкой полосе пропускания видеоканала, достигающей 400 МГц (350 МГц по уровню -3 дБ). Такие технические характеристики гарантируют отсутствие искажений даже при работе с графикой высокого разрешения и обеспечивают полную совместимость с стандартами HDTV. Входные и выходные тракты устройства имеют связь по постоянному току, что повышает стабильность сигнала.
Система управления коммутацией оснащена продвинутыми функциями для бесшовной работы. Режим переключения в интервале кадрового гасящего импульса с регулируемой задержкой от 0 до 3,5 секунды исключает визуальные артефакты и подрывы изображения при работе с несинхронизированными источниками. Для оперативной работы предусмотрено 16 ячеек энергонезависимой памяти, позволяющих мгновенно восстанавливать наиболее востребованные схемы маршрутизации. Специальная клавиша Take дает возможность активировать заранее запрограммированную серию переключений одним нажатием.
Удобство эксплуатации повышено благодаря функции Input Signal Reporting™: подсветка кнопок выбора входа активируется автоматически при обнаружении сигнала на соответствующем порте. Аудиосистема оснащена индивидуальными потенциометрами регулировки уровня на каждом входе, а общий уровень выхода контролируется кнопками на панели или через ПО, с отображением значений на семисегментных дисплеях. Защита от несанкционированного доступа реализована через кнопку LOCK, блокирующую органы управления на передней панели.
Управление матричным коммутатором VP-8x8A максимально вариативно. Помимо локальных кнопок, поддерживается работа с инфракрасным пультом ДУ, сенсорными панелями и внешними контроллерами. Интеграция в сложные системы осуществляется через интерфейсы RS-232 и RS-485, а также через локальную сеть Ethernet. Для настройки через ПК предлагается бесплатное фирменное ПО K-Router® для ОС Windows. Устройство выполнено в корпусе стандартного размера 2U для монтажа в 19-дюймовую стойку и оснащено универсальным блоком питания, работающим от сети переменного тока в диапазоне 100–264 В.
Особенности:
- Широкая полоса пропускания - 350 МГц (-3 дБ)
- Совместимость с HDTV
- Функция активного извещения Input Signal Reporting™: автоматическое включение подсветки кнопок выбора соответствующего входа при наличии видеосигнала
- Коммутация в интервале кадрового гасящего импульса с регулируемой задержкой до 3,5 с обеспечивает переключение без подрывов изображения
- Раздельная коммутация видео- и аудиосигнала
- Регулировка уровня аудиосигнала на входах и выходах
- Ячейки памяти для хранения конфигураций ключей коммутатора
- Удобная кнопка Take — несколько ключей коммутируются одним нажатием
- Возможность блокирования кнопок передней панели
- Разнообразие возможностей управления: с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предлагается бесплатно), с ИК-пульта (в комплекте), через сеть Ethernet
- Универсальный источник питания ~90-240 В
- Стандартный корпус высотой 2U для установки в 19-дюймовую стойку.
Характеристики:
| Входы | VGA-UXGA (8 вх.): разъемы HD15; балансный стереозвук (8 вх.): съемные клеммные блоки; небалансный стереозвук (8 вх.): 3,5-мм аудиорозетки |
| Выходы | VGA-UXGA (8 вых.): разъемы HD15; балансный стереозвук (8 вх.): съемные клеммные блоки; небалансный стереозвук (8 вх.): 3,5-мм аудиорозетки |
| Полоса пропускания сигнала на уровне -3 дБ | видеосигнал: >350 МГц; аудиосигнал: 50 кГц |
| Максимальный размах выходного видеосигнала | видеосигнал: 1,8 В; аудиосигнал: 19 дБм |
| Дифференциальная фаза | 0,04° |
| Дифференциальное усиление | 0,03% |
| К-фактор | <0,05% |
| Отношение сигнал/шум | видеосигнал: 73 дБ (5 МГц); аудиосигнал: балансный 75 дБ, небалансный 71 дБ |
| Перекрестные помехи (видео) | аудиосигнал: балансный <-80 дБ, небалансный -82 дБ |
| Перекрестные помехи (видео) | видеосигнал: -49 дБ (5 МГц) |
| Коэффициент гармоник + шум (аудио) | балансный 0,077%, небалансный 0,075% (1 кГц) |
| Коэффициент гармоник + шум (аудио) | балансный 0,073%, небалансный 0,066% (1 кГц) |
| Управление | кнопки передней панели, регуляторы уровня на входе и выходе, RS-232, RS-485, Ethernet |
| Источник питания | сеть ~90-240 В, 45 Вт |
| Масса | 3,8 кг |
| Габариты | 48,3 см x 17,8 см x 2U, корпус с возможностью установки в стойку |
