VS-106
- Бренд: Kramer Electronics
- Модель: VS-106
Модель VS-106 представляет собой многофункциональное устройство, сочетающее в себе возможности маршрутизатора сигналов и усилителя мощности. Аппарат предназначен для работы с небалансными стереофоническими аудиопотоками и обеспечивает гибкое распределение звука в системах коммерческого или домашнего озвучивания.

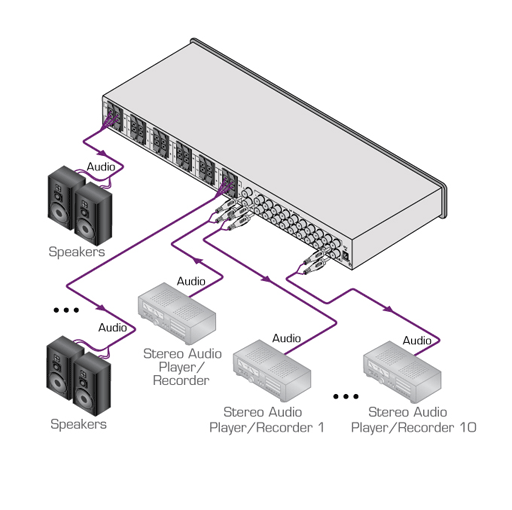

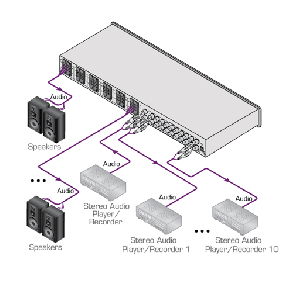

Ключевая особенность коммутатора — двойной режим работы. В первом случае устройство функционирует как распределитель линейного уровня, направляя один входной стереосигнал на любую из десяти независимых линий выхода. Во втором режиме активируется встроенный усилитель, позволяющий транслировать звук непосредственно на акустические системы. В этом варианте доступно переключение на один из шести каналов подключения громкоговорителей.
Встроенный усилитель мощности гарантирует стабильную работу с нагрузкой 4 Ом, выдавая до 8 Вт на каждый канал. Это оптимальное решение для зонирования помещений, где требуется локальное усиление сигнала без использования внешних блоков питания для каждой точки.
Для точной настройки под различные источники сигнала предусмотрена ступенчатая регулировка коэффициента усиления. Пользователь может выбрать одно из четырех значений: 19 дБ, 25 дБ (установлено по умолчанию на заводе), 31 дБ или 37 дБ. Такая гибкость позволяет адаптировать оборудование под разный уровень входного напряжения и чувствительность акустики.
Управление устройством реализовано интуитивно понятно. На лицевой панели расположен регулятор общей громкости, а также светодиодный индикатор, сигнализирующий о наличии питания. Надежная механическая коммутация обеспечивает долговечность контактов при частом переключении каналов.
Конструктивно прибор выполнен в форм-факторе, совместимом со стандартным телекоммуникационным оборудованием. Корпус рассчитан на установку в 19-дюймовую стойку и занимает всего 1 единицу высоты (1U). Для быстрого и безопасного монтажа в комплекте поставляются все необходимые крепежные элементы.
Особенности:
- усилитель 8 Вт на канал (нагрузка 4 Ом)
- механическая коммутация 1x10 (линейный вход - линейный выход) или 1x6 (линейный вход - выход на громкоговорители)
- регулировка усиления: 19 дБ, 25 дБ (заводская установка), 31 дБ и 37 дБ
- управление: регулятор громкости
- светодиодная индикации включения питания
- корпус для установки в стандартную 19" стойку (высота 1U, монтажные элементы в комплекте)
Характеристики:

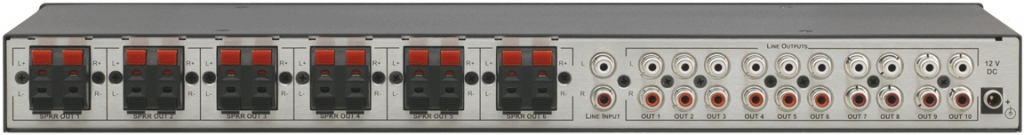

| Входы | 1- аудио стерео, разъемы RCA (розетки) |
| Выходы | 6- аудио, выходы на громкоговорители, усилитель класса D, 4-контактные клеммные блоки |
| 10- аудио стерео, разъемы RCA (розетки) | |
| Чувствительность на входе | 230 мВ (размах) при усилении 37 дБ и максимальном уровне |
| Выходная мощность | 8 Вт на канал на нагрузке 4 Ом |
| Максимальное усиление по напряжению | -53...+37 дБ |
| Полоса пропускания (-3 дБ) | >20 кГц |
| Отношение сигнал/шум | усилитель мощности: 76 дБ; линейный выход: 92 дБ (1 кГц) |
| Управление | поворотный регулятор громкости |
| Связь | громкоговорители: вход по переменному току, выход по постоянному току; линейный вход и выход: по постоянному току |
| Коэффициент нелинейных искажений аудиотракта + шум | усилитель мощности 3,5%; линейный выход 0 (отсутствуют активные компоненты, вносящие искажения) |
| Коэффициент второй гармоники аудиотракта | 1,2% (1 кГц) |
| Питание | =12 В, 2 А |
| Габаритные размеры (ШхГхВ) | 48,3 x 18 x 4,5 см (1U) |
| Масса | 1 кг |
В комплекте:
- коммутатор Kramer VS-106
- источник питания
- монтажные элементы
Применение
- студии вещания и монтажа
- магазины Hi-Fi техники
