VS-1616SDI
- Бренд: Kramer Electronics
- Модель: VS-1616SDI
VS-1616SDI - многостандартный матричный коммутатор 16:16 цифровых видео сигналов SDI. Коммутирует любой вход на один или одновременно на все выходы. Осуществляет автоматический контроль АЧХ для компенсации потерь при передаче сигнала по коаксиальным кабелям 75 Ом, а также производит перетактирование каждого выхода для получения 16 выходов SDI сигнала с низким уровнем джиттера. Распознавание видеостандарта осуществляется автоматически. Коммутация производится в интервале вертикального кадрового гасящего импульса. Устройство может синхронизироваться как от аналогового, так и от цифрового источника синхросигнала. Также синхронизирующим может быть назначен любой входной сигнал. Управление осуществляется при помощи кнопок на передней панели, оснащенной ЖК-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ замыканием контактов. В памяти могут быть сохранены 16 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для ОС Windows® 2000/NT. VS-1616SDI способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых видео и аудиосигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может осуществлять коммутацию в интервале вертикального кадрового гасящего импульса.

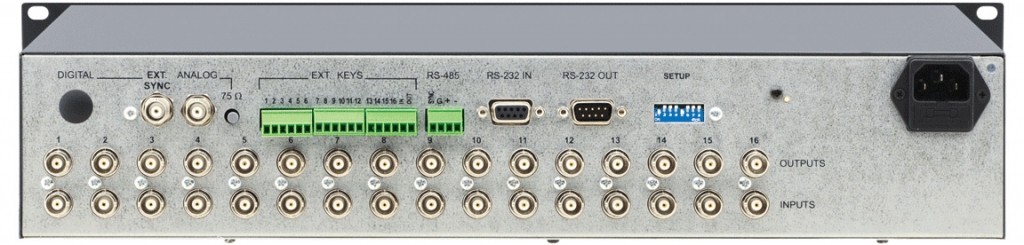

Характеристики:
| Входы | 16 SDI (SMPTE-259M), 75 Ом, разъемы BNC |
| Выходы | 16 SDI (SMTPE-259M), с перетактированием, 75 Ом, разъемы BNC |
| Коммутация | в интервале вертикального кадрового гасящего импульса |
| Контрольный выход | проходной аналоговый выход на разъемы BNC, 75 Ом/HiZ, переключаемый SDI (SMTPE-259M, опция) |
| Максимальный уровень выходного сигнала | 800 мВ +/-5% |
| Разрешение видеосигнала | 10 или 8 бит, автоматическое распознавание в соответствии с разрешающей способностью на входе |
| Ошибка уровня сигнала | менее 5% |
| Джиттер | менее 300 пс при 270 Мбит/с, 10 Гц |
| Регулировки | 38 переключателей на передней панели, RS-232, RS-485, ИК-пульт, ДУ замыканием сухих контактов |
| Настройка АЧХ | автоматический при длине кабеля до 300 м при 270 Мбит/с, кабель Belden 8281 |
| Стандарты | 177 Мбит/с (4fsc PAL), 143 Мбит/с (4fsc NTSC), 270 Мбит/с (4:2:2 компонентный), широкоэкранный формат 360 Мбит/с (4:2:2) |
| Источник питания | ~230 В, 50/60 Гц, 10 ВА |
| Масса | около 3,5 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 3U; устанавливается в стандартную 19" стойку |
| Аксессуары | сетевой шнур, нуль-модемный адаптер, ПО для Windows® |
Применение
- Вещательные студии (переключение между камерами в режиме реального времени)
- Коммутация различных источников и приемников сигнала в студиях видеопроизводства
