VS-41HD

Бренд: Kramer Electronics
Модель: VS-41HD

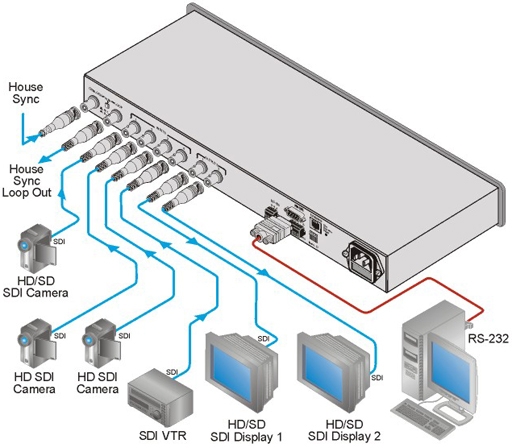

Видеомаршрутизатор VS-41HD представляет собой высокопроизводительное решение для организации цифровых видеопотоков в вещательных и производственных студиях. Устройство предназначено для одновременной передачи сигналов стандартов SDI и HD-SDI от четырех независимых источников на два выходных канала. Такая конфигурация 4x2 обеспечивает гибкость при распределении видеоконтента без потери качества.

Технические стандарты и качество сигнала Оборудование полностью совместимо с отраслевыми нормативами SMPTE 259M и SMPTE 344M для стандартного разрешения, а также SMPTE 292M для высокоdefinition видеосигналов (HDTV). Ключевой особенностью модели является технология бесшовного переключения каналов в интервале кадрового гасящего импульса согласно спецификации SMPTE RP-168. Это гарантирует отсутствие визуальных артефактов и разрывов изображения при смене источника.

Интерфейс управления и индикация Для удобства эксплуатации реализована интеллектуальная система визуального контроля состояния входов. Каждая кнопка выбора канала на лицевой панели оснащена светодиодной подсветкой, цвет которой информирует оператора о формате входящего потока: зеленый оттенок соответствует SD-SDI, синий — HD-SDI.

Управление устройством максимально адаптировано под различные сценарии интеграции. Переключение маршрутов возможно следующими способами:

Непосредственно с кнопок на корпусе прибора;
Через сетевые и последовательные интерфейсы (Ethernet, RS-232, RS-485);
С использованием специализированного программного обеспечения K-Router;
Посредством замыкания сухих контактов;
С помощью инфракрасного пульта дистанционного управления.

Для предотвращения несанкционированного доступа предусмотрена функция блокировки органов управления на передней панели, а также возможность программного отключения видеосигнала на выходе.

Синхронизация и конструктивное исполнение VS-41HD оснащен входом для подачи внешнего синхросигнала, который имеет сквозной порт (loop-through) и управляемый терминал. Устройство корректно работает как с двухуровневыми, так и с трехуровневыми сигналами синхронизации, что обеспечивает стабильную работу в сложных видеосистемах.

Корпус маршрутизатора выполнен в компактном форм-факторе высотой 1U, что позволяет эффективно использовать пространство при монтаже в стандартную 19-дюймовую серверную стойку. Данное решение оптимально подходит для задач, требующих надежной коммутации профессионального видеооборудования.

Особенности:

Поддерживает стандарты SDI SMPTE 259M, SMPTE 344M и HD-SDI SMPTE 292M
Поддерживает HDTV
Оснащен функцией Active Input Indication™ Reporting – при наличии сигнала на входе включается подсветка соответствующей кнопки передней панели, цвет подсветки указывает на тип сигнала: зеленый SD-SDI, синий HD-SDI
Управление возможно непосредственно с лицевой панели, через RS-232, RS-485 и Ethernet интерфейсы, с помощью программного обеспечения K-Router, замыканием контактов или ИК пультом
Предусмотрена функция блокировки кнопок передней панели и отключения сигнала на выходе
Оснащен входом для внешнего синхросигнала с проходным портом и управляемым терминатором
Поддерживает двух или трех уровневые синхросигналы
Прибор выполнен в корпусе высотой 1U для крепления в стандартную 19" стойку

Характеристики:

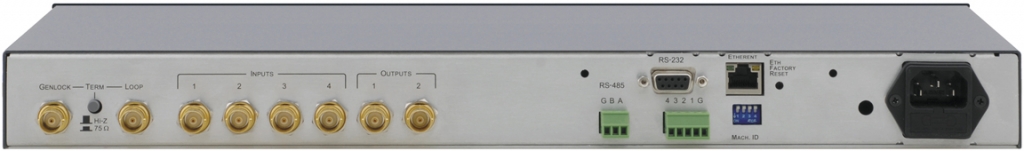

Входы	4 - SDI, разъем BNC (розетка)
	1 - внешний синхросигнал, разъем BNC
	1 - RS-232, разъем D-sub D9 (розетка)
	1 - RS-485, клеммный блок
	1 - Ethernet, разъем RJ45 (розетка)
	1 - замыкаемые контакты, клеммный блок
Выходы	2 - SDI, разъем BNC (розетка)
	1 - проходной синхросигнал, разъем BNC
Пропускная способность	1,485 Гбит/с
Джиттер	лучше 0.2UI
Волновое сопротивление на входе/выходе	75 Ом
Максимальный размах выходного сигнала	800 мВ
Индикация	питание, HD, SD
Питание	100-240 В, 50/60 Гц, 22 Вт
Примерный вес	1,5 кг
Габаритные размеры	483x178x26 мм

В комплекте:

Коммутатор VS-41HD - 1 шт
ИК пульт управления RC-IR1 - 1 шт
Нуль-модемный адаптер - 1 шт
Сетевой шнур - 1 шт
Программное обеспечение CD - 1 шт
Комплект монтажных скоб - 1 шт
Руководство пользователя - 1 шт
