VS-66HDCPXL
- Бренд: Kramer Electronics
- Модель: VS-66HDCPXL

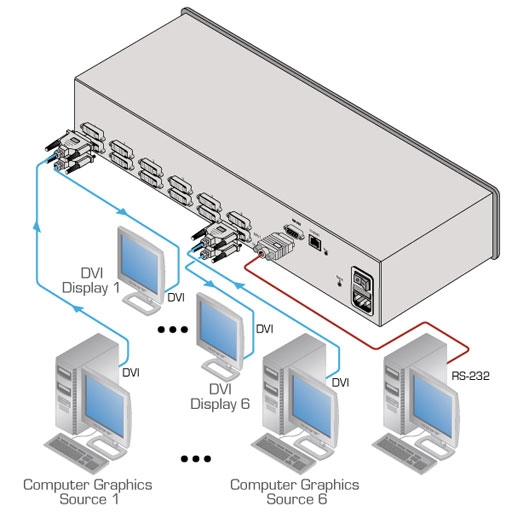

Модель VS-66HDCPXL представляет собой высококлассное решение для маршрутизации цифровых видеосигналов в профессиональных инсталляциях. Устройство классифицируется как матричный коммутатор формата 6x6, что означает наличие шести независимых входных портов и шести выходных каналов. Архитектура прибора позволяет гибко распределять контент: любой источник может быть направлен на любой дисплей или одновременно транслироваться на группу экранов.
Аппаратная часть базируется на разъемах DVI-D (29 Pin), при этом обеспечивается полная совместимость с интерфейсом HDMI. Пропускная способность каждого графического канала достигает 2,25 Гбит/с, что гарантирует передачу изображения высокого качества с разрешением до 1600x1200 пикселей или форматом 1080р60. Система полностью соответствует стандартам HDTV и протоколам защиты контента HDCP, что делает ее пригодной для работы с лицензионным материалом. Благодаря поддержке спецификации HDMI V.1.4, коммутатор корректно пропускает сигналы 3D, Deep Color и x.v.Color без какой-либо обработки или потери данных.
Для обеспечения стабильности трансляции на значительные расстояния внедрена фирменная технология Kramer Equalization & re-Klocking. Данный алгоритм выполняет компенсацию амплитудно-частотной характеристики кабеля и процедуру перетактирования, эффективно восстанавливая целостность сигнала даже при использовании длинных линий связи. Бесперебойное подключение источников и дисплеев в режиме Plug and Play реализуется за счет интеллектуальной системы обработки EDID (I-Edidpro).
Управление оборудованием отличается максимальной вариативностью. Пользователь может конфигурировать матрицу непосредственно с передней панели, посредством инфракрасного пульта ДУ или через внешние интерфейсы связи: RS-232, RS-485 и Ethernet (TCP/IP). Для работы с сетевыми и последовательными протоколами предоставляется бесплатное программное обеспечение. Функционал включает возможность сохранения конфигураций в ячейки памяти для мгновенного вызова, индивидуальное отключение конкретных выходов, а также блокировку кнопок на лицевой панели для защиты от несанкционированного доступа.
Конструктивно устройство выполнено в корпусе стандарта 2U, предназначенном для монтажа в 19-дюймовую серверную стойку. В поставку входят необходимые монтажные уголки. Питание осуществляется от универсального источника напряжения ~100-240 В, что обеспечивает автономность работы в различных условиях эксплуатации.
Особенности:
- Максимальная скорость передачи данных 2,25 Гбит/с на графический канал (разрешение до 1600x1200 или 1080р60)
- Совместимость с HDTV
- Соответствие требованиям HDCP
- 6 входов и 6 выходов DVI-D на разъемах DVI 29 Pin
- Поддержка HDMI V.1.4 с 3D, Deep Color, x.v.Color
- Пропуск сигнала 3D без изменений
- Использование технологии Kramer Equalization & re-Klocking для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям
- Интеллектуальный алгоритм работы с EDID I-Edidpro, обеспечивающий функционирование в режиме Plug and Play
- Возможность индивидуального отключения выходов
- Возможность блокирования кнопок передней панели
- Ячейки памяти для хранения и быстрого вызова состояний коммутатора
- Разнообразие возможностей управления - с передней панели, с ИК-пульта, через интерфейсы RS-232, RS-485 и Ethernet (TCP/IP). Необходимые программы предоставляются бесплатно
- Универсальный источник питания ~100-240 В
- Стандартный корпус высотой 2U для установки в 19-дюймовую стойку. В комплект входят монтажные уголки
Характеристики:

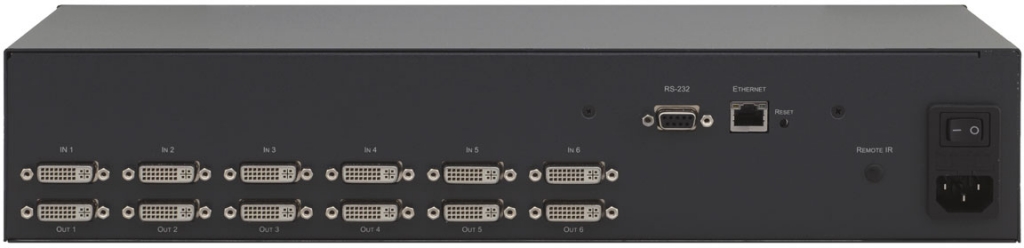

| Входы | 6 - DVI-D, разъем DVI 29 pin (розетка) |
| Выходы | 6 - DVI-D, разъем DVI 29 pin (розетка) |
| Порты | 1 - RS-232, разъем D-sub DB9 (розетка) |
| 1 - Ethernet, разъем RJ45 (розетка) | |
| Полоса пропускания (на канал) | 2,25 Гбит/с |
| Полоса пропускания (общая) | 6,75 Гбит/с |
| Максимальное разрешение | 1600x1200, 1080p60 |
| Поддержка HDCP | есть |
| Управление | лицевая панель, пульт ДУ, RS-232, Ethernet |
| Питание | ~100-240 В, 38 ВА |
| Диапазон рабочих температур | 0...+55°C |
| Диапазон температур хранения | -45...+72°C |
| Относительная влажность | 10%...90% без конденсации |
| Габаритные размеры (Ш х Г х В) | 482,6 х 236,2 х 88 мм (2U) |
| Примерный вес | 2,5 кг |
