VS-81HD

Бренд: Kramer Electronics
Модель: VS-81HD

Профессиональный матричный коммутатор VS-81HD: маршрутизация видеосигналов SDI и HD-SDI

Устройство VS-81HD представляет собой высококлассное решение для организации видеомаршрутизации в вещательных и производственных студиях. Этот матричный коммутатор предназначен для одновременной работы с восемью входными источниками и двумя независимыми выходами, обеспечивая гибкое распределение цифровых видеопотоков стандартов SDI и HD-SDI.

Технические возможности и стандарты Аппарат гарантирует бесшовную коммутацию сигналов, которая осуществляется синхронно с вертикальным гасящим импульсом в соответствии со спецификацией SMPTE RP-168. Это исключает появление визуальных помех при переключении каналов. Оборудование полностью совместимо с ключевыми индустриальными нормативами: SMPTE 259M и SMPTE 344M для стандартного разрешения, а также SMPTE 292M для высокодетализированного видео. Поддержка формата HDTV делает модель универсальной для современных продакшн-задач.

Индикация и управление Для оперативного мониторинга состояния входов внедрена технология Active Input Indication™. Кнопки на лицевой панели оснащены светодиодной подсветкой, цвет которой автоматически определяется типом входящего сигнала: зеленый индикатор соответствует SD-SDI, синий — HD-SDI.

Система управления отличается максимальной вариативностью. Оператор может контролировать работу устройства непосредственно через кнопки корпуса, используя инфракрасный пульт ДУ или замыкание контактов. Для интеграции в сложные инфраструктурные решения предусмотрены интерфейсы RS-232, RS-485 и Ethernet. Кроме того, доступна централизованная настройка через фирменное программное обеспечение K-Router®. В целях безопасности предусмотрена функция блокировки органов управления на передней панели, а также возможность программного отключения видеосигнала на выходе (Mute).

Синхронизация и конструктив Для обеспечения стабильной работы в профессиональных видеосистемах коммутатор оснащен входом для подачи внешнего синхросигнала. Порт поддерживает сквозное прохождение (loop-through) и имеет управляемую терминацию. Устройство корректно работает как с двухуровневыми, так и с трехуровневыми сигналами синхронизации.

Конструктивно модель выполнена в компактном корпусе высотой 1U, который адаптирован для монтажа в стандартную 19-дюймовую серверную стойку, что позволяет эффективно использовать пространство в аппаратных шкафах.

Особенности:

Поддерживает стандарты SDI SMPTE 259M, SMPTE 344M и HD-SDI SMPTE 292M
Поддерживает HDTV
Оснащен функцией Active Input Indication™ Reporting – при наличии сигнала на входе включается подсветка соответствующей кнопки передней панели, цвет подсветки указывает на тип сигнала: зеленый SD-SDI, синий HD-SDI
Управление возможно непосредственно с лицевой панели, через RS-232, RS-485 и Ethernet интерфейсы, с помощью программного обеспечения K-Router®, замыканием контактов или ИК пультом
Предусмотрена функция блокировки кнопок передней панели и отключения сигнала на выходе
Оснащен входом для внешнего синхросигнала с проходным портом и управляемым терминатором
Поддерживает двух или трех уровневые синхросигналы
Прибор выполнен в корпусе высотой 1U для крепления в стандартную 19" стойку

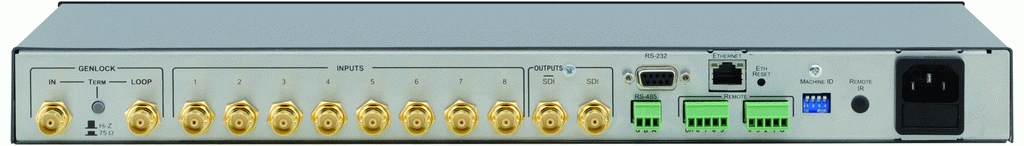

Характеристики:

Входы	8 - SDI, разъем BNC (розетка)
	1 - внешний синхросигнал, разъем BNC
	1 - RS-232, разъем D-sub D9 (розетка)
	1 - RS-485, клеммный блок
	1 - Ethernet, разъем RJ45 (розетка)
	1 - замыкаемые контакты, клеммный блок
Выходы	2 - SDI, разъем BNC (розетка)
	1 - проходной синхросигнал, разъем BNC
Пропускная способность	1,485 Гбит/с
Джиттер	лучше 0.2UI
Волновое сопротивление на входе/выходе	75 Ом
Максимальный размах выходного сигнала	800 мВ
Индикация	питание, HD, SD
Питание	100-240 В, 50/60 Гц, 22 Вт
Примерный вес	1,5 кг
Габаритные размеры	483x178x26 мм

В комплекте:

Коммутатор VS-81HD - 1 шт
ИК пульт управления RC-IR1 - 1 шт
Нуль-модемный адаптер - 1 шт
Сетевой шнур - 1 шт
Программное обеспечение CD - 1 шт
Комплект монтажных скоб - 1 шт
Руководство пользователя - 1 шт
