WP-121
- Бренд: Kramer Electronics
- Модель: WP-121
Профессиональный трансмиттер AV-сигналов WP-121: надежная трансляция видео и звука по структурированным кабельным системам

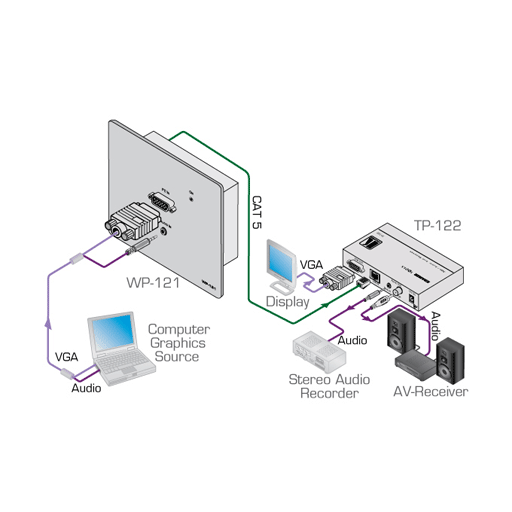

Модель WP-121 представляет собой специализированное оборудование для удлинения компьютерного видеосигнала и небалансного стереофонического аудио. Устройство предназначено для организации распределительных систем, где требуется передача данных на значительные расстояния с использованием стандартной кабельной инфраструктуры. Трансмиттер конвертирует входные потоки в формат, оптимизированный для транспортировки по витой паре, обеспечивая стабильную связь с парным приемником.
Ключевые возможности и производительность Оборудование поддерживает работу с широким спектром графических разрешений, включая стандарт UXGA, с максимальной производительностью до WUXGA и Full HD (1080p). Это делает устройство полностью совместимым с современными HDTV-дисплеями и проекционными системами. Для гарантии корректного отображения картинки без мерцания или потери сигнала реализована функция интеллектуального считывания и эмуляции EDID-данных непосредственно от устройства вывода.
Особенности инсталляции и питания Для прокладки линий связи допускается использование как экранированных (STP), так и неэкранированных (UTP) кабелей категории 5. Максимальная дистанция передачи данных достигает 100 метров, что покрывает потребности большинства офисных и конференц-залов. Уникальная технология Power Connect™ позволяет организовать дистанционное электропитание для одного из устройств системы по тому же информационному кабелю на расстояниях до 50 метров, упрощая монтаж и снижая количество требуемых розеток.
Конструктивное исполнение Корпус устройства выполнен в формате настенной панели двойного типоразмера (double-gang), что обеспечивает аккуратный монтаж в стандартные подрозетники.
Особенности:
- совместимость с HDTV
- максимальное разрешение WUXGA и 1080p
- считывание и сохранение EDID из устройства отображения
- система Power Connect™: передача питания одному из устройств по кабелю витой пары (длина кабеля до 50 м)
- дальность передачи до 100 м
- кабель UTP или STP (неэкранированная или экранированная витая пара) пятой категории
- стенная панель двойного типоразмера (выпускается только в исполнении для США)
Характеристики:
| Входы | 1- VGA, разъем D-sub HD-15 (розетка) |
| 1- аудио стерео, разъем 3,5 мм mini jack (розетка) | |
| Выходы | 1- витая пара, 9-контактный клеммный блок |
| 1- витая пара, разъем RJ-45 (розетка) | |
| Максимальный размах выходного сигнала | видеосигнал 2 В, звук 2,8 В |
| Максимальное разрешение | UXGA |
| Полоса пропускания аудиотракта | 18 кГц |
| Дифференциальное усиление | 1,8% |
| Дифференциальная фаза | 0,3° |
| К-фактор | <0,05% |
| Отношение сигнал/шум | видеосигнал 60 дБ (5 МГц), аудиосигнал 71 дБ (1 кГц) |
| Связь | видеосигнал по переменному току, аудиосигнал по переменному току |
| Коэффициент нелинейных искажений аудиотракта + шум | 0,07% |
| Коэффициент второй гармоники аудиотракта | 0,001% |
| Питание | 12 В, 340 мА (питание приемника TP-112 или TP-122-od) |
| Цвет | серый |
| Габаритные размеры (ШхГхВ) | 11,4 x 3,1 x 11,4 см |
| Масса | 0,14 кг |
В комплекте:
- передатчик Kramer WP-121/US(G)
- источник питания
Применение
- презентационные и мультимедийные установки
- передача сигналов аудио/видео на большие расстояния в школах, больницах, в магазинах и охранных системах
