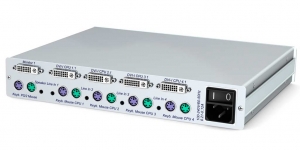

DVIMUX4-DL-PS/2
- Бренд: Guntermann & Drunck
- Модель: A2100098
KVM переключатель DVIMUX4-DL-PS/2 позволяет управлять работой 4-х компьютеров с одной пользовательской консоли. Устройство DVIMUX4-DL-PS/2 передаёт сигналы следующих типов:
- видеопоток форматов DVI dual link и VGA
- сигналы клавиатуры и мыши PS/2
- аудиосигнал
KVM switch доступен в двух вариантах: для передачи одного и двух каналов видео, соответственно. Работоспособная система, построенная на базе данного KVM переключателя, состоит из модуля DVIMUX4-DL-PS/2 и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
Особенности:
Видео
- разрешение передаваемого DVI видеопотока до 2560 х 1600 при дискретности 60 Гц или до 2048 х 2048 при дискретности 60 Гц для каждого канала
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц для каждого канала
- пропускная способность при передаче DVI двухканального видеопотока – до 330 мегапикселей в секунду
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита, либо аналоговый
- для одноканального видеопотока возможен режим двунаправленного транслирования
Технические особенности прибора
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Оснащён встроенным блоком питания
- Поставляется в виде настольного прибора с комплектом для монтажа в серверную стойку
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
Флэш-обновление (flashupdate) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в двух вариантах: для передачи одного и двух каналов видео
- при передаче DVI двухканального видеопотока – до 330 мегапикселей в секунду
Другие сигналы
- KVM switch работает с аудиопотоком и синхронными данными шины USB2.0
- KVM switch поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Разное
- совместим со всеми операционными системами
- возможна внешняя коммутация устройства через порт RS232
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Расширенные возможности
Устройства серии DVIMUX2-DL-PS/2 поставляются полностью укомплектованными. Для них не доступны никакие системные расширения.
Установка модулей системы
- Соедините ваши ПК с портами на задней панели KVM переключателя DVIMUX2-DL-PS/2. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору DVIMUX2-DL-PS/2.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
- Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
- Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX2-DL-PS/2».
Характеристики:
| Видео | |
| Количество пользователей | 1 |
| Тип видео сигнала | Analog/digital video |
| Разрешение аналоговое | Up to 1920 × 1440 @ 75 Hz or 2k x 2k @ 60 Hz |
| Разрешение цифровое | Btw. 640 × 480 @ 100 Hz and 2560 × 1600 @ 60 Hz |
| Ширина шины аналоговый сигнал | 400 MHz |
| Ширина шины аналоговый цифровой сигнал | DVI single-link 165 mbps |
| Стандарты | E-DDC support |
| Глубина цвета | 24 bit |
| Количество видеоисточников на 1 компьютер | 1 |
| Подключение к компьютеру | KVM cable set |
| Количество портов для подключения к компьютеру | 4 |
| Интерфейсы для пользовательской консоли | DVI-I socket |
| Интерфейсы для подключения компьютера | 4 × DVI-I socket |
|
Клавиатура/Мышь |
|
| Интрефейсы пользовательской консоли | 2 × Mini-DIN 6 socket |
| Интерфейсы для компьютера (KVM) | 4 × (2 × Mini-DIN 6 socket) |
|
Аудио |
|
| Подключение | Analog |
| Полоса пропускания | 22 kHz |
| Интрефейсы пользовательской консоли | 1 × 3.5 mm jack plug (speaker) |
| 2 × 3.5 mm socket (line in) | |
| Интерфейсы для компьютера | |
|
|
|
| Источник питания | |
| Тип | Internal power pack |
| Соединение | 1 × IEC plug |
| Напряжение | AC100-240V/60-50Hz |
| 0.2-0.1A | |
| Исполнение | |
| Материал | Анодированный аллюминий |
| Desktop (W × H× D) | 270 × 44 × 210 mm |
| Rackmount (W × H × D) | 19" × 1 U × 210 mm |
| Вес | Approx. 1.5 kg |
|
Обновление |
|
| Процесс | Local service socket |
| Соединение | 1 × 2.5 mm jack plug |
|
Условия Эксплуатации |
|
| Температура | +5 to +40 °C |
| Влажность | < 80% non-condensing |
| Стандарты | CE, RoHs |
