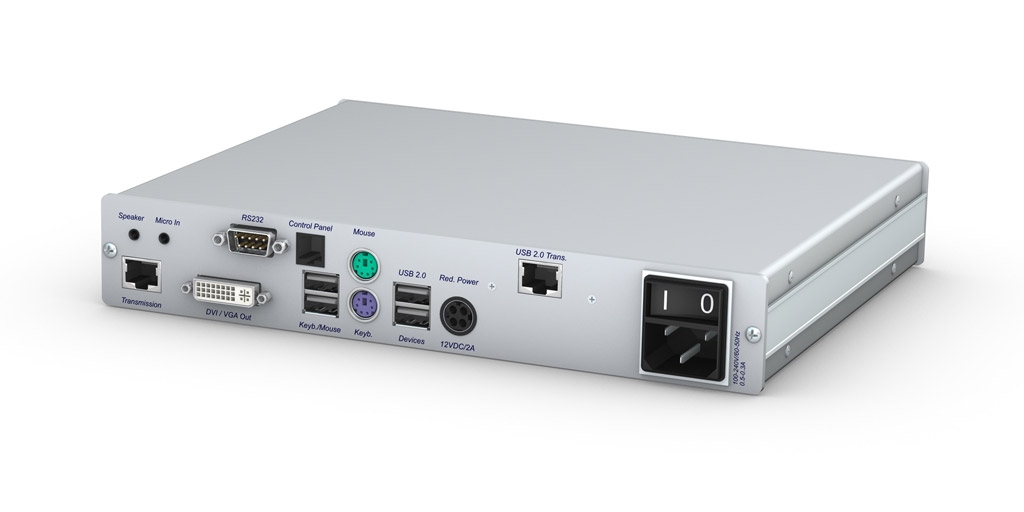

DVIVision-U2-CON
- Бренд: Guntermann & Drunck
- Модель: A1120127
Одномониторный KVM-приёмник DVIVision-U2-CON — ключевой компонент масштабируемой системы удлинения KVM DVIVision, предназначенной для надёжной передачи видеосигнала и сигналов периферийных устройств на расстояние до 140 метров по стандартным кабелям категории CAT5/6/7. Устройство поддерживает одноканальный видеопоток DVI Single Link, а также передачу данных клавиатуры и мыши через интерфейсы PS/2 или USB, и дополнительный канал USB 2.0 для подключения периферии.
Система состоит из пары модулей — передатчика (трансмиттера) и приёмника (ресивера), каждый из которых может быть подключён к полноценной рабочей консоли. Это обеспечивает гибкость размещения: оператор может управлять удалённым компьютером, находясь в другом помещении или даже на другом этаже здания.
DVIVision совместим как с цифровыми, так и с аналоговыми мониторами и предлагает решения для одно-, двух- и четырёхмониторных конфигураций. Модули доступны в настольном (desktop, DT), стоечном (rackmount, RM) и сдвоенном исполнении — два независимых канала в одном корпусе.
Особенности надёжности и удобства включают функцию Screen-Freeze, которая при обрыве видеосигнала сохраняет на экране последний кадр с полупрозрачной красной рамкой, сигнализируя о потере связи. Восстановление сигнала происходит автоматически без вмешательства пользователя. Для бесперебойной работы предусмотрена возможность подключения резервного блока питания.
Для расширения возможностей системы доступны опциональные модули:
- DVI-FiberLink (S) — увеличивает дальность передачи до 10 км по одномодовому оптоволокну (9/125 мкм), размещаясь между трансмиттером и ресивером.
- DVI-Power — обеспечивает удалённое управление питанием подключенного ПК (включение, выключение, перезагрузка). Функция активна только в моделях с портом Audio/RS-232 и требует установки специализированной микросхемы на удалённый компьютер.
Максимальная дистанция и качество передачи зависят от типа и качества используемого кабеля CAT-x. Рекомендуется применять сертифицированные кабели категории не ниже CAT6 для стабильной работы на предельных расстояниях.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видеосигнала | Цифровое видео (DVI) |
| Аналоговое разрешение | До 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | От 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I (выход на монитор) |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 (PS/2) 2 × разъёма USB-A |
| Аудио | |
| Исполнение | Встроенное |
| Частота дискретизации | 96 кГц |
| Разрешение | 24-битное цифровое |
| Полоса пропускания | 22 кГц |
| Усиление микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 × разъёма 3,5 мм (вход микрофона, выход наушников/динамиков) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 × разъём D-Sub 9 (выход RS232) |
| Прозрачный USB | |
| Исполнение | Встроенное (поддержка USB 1.1 и USB 2.0) |
| Дальность передачи | До 140 м (USB 1.1) До 100 м (USB 2.0) |
| Питание USB | Поддержка устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 12 Мбит/с (USB 1.1) До 480 Мбит/с (USB 2.0) |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A (для подключения периферии) |
| Передача | |
| Тип кабеля связи | Выделённый кабель категории CAT-x |
| Тип передающего кабеля | CAT5e / CAT6 / CAT7 (неэкранированный или экранированный) |
| Максимальная дальность передачи | До 140 м при максимальном разрешении (зависит от качества кабеля) |
| Подключение | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 1 (для видео, аудио, RS-232, USB 1.1) +1 дополнительный при использовании USB 2.0 |
| Передача аудио и RS-232 | Дополнительного кабеля не требуется |
| Передача USB 1.1 | Дополнительного кабеля не требуется |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц Потребляемый ток: 0,4–0,2 А (до 0,5–0,3 А при USB 2.0) |
| Резервное питание | Внешний блок питания через Mini-DIN 4 +12 В постоянного тока / 1,2 А (до 2,0 А при USB 2.0) |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты настольного исполнения (Ш × В × Г) | 210 × 44 × 210 мм |
| Габариты для монтажа в стойку (Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Масса | Около 1,2 кг (до 1,5 кг при конфигурации с USB 2.0) |
| Обновление прошивки | |
| Процесс | С помощью мастера через сервисный разъём приёмника |
| Соединение | 1 × разъём 2,5 мм (аудио-типа, для сервисного подключения) |
| Условия эксплуатации | |
| Температура | От +5 до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
